出口仿真

一旦你有一个模拟/程序准备在RoboDK,你可以很容易地导出它作为一个共享的RoboDK的Web链接,作为一个3D HTML或3D PDF。

您可以按照以下步骤为Web公共链接,3D HTML和3D PDF文档生成RoboDK:

1.右键单击您的程序(主程序在这个例子中)

2.选择概览-图27出口仿真……

3.选择开始.程序将开始,模拟将记录,直到程序完成。

4.保存文件。保存文件后,它将自动打开,您可以预览结果。

HTML和PDF模拟保存为一个文件。压缩HTML文件将显著减小其大小。PDF模拟必须用Acrobat Reader(而不是浏览器)打开。

以下链接是导出的示例Web版RoboDK链接:

导出的RoboDK项目示例:https://web.www.sinclairbody.com/lnk/35303930233736

打开这个链接//www.sinclairbody.com/example/Assembly-and-Palletizing-with-ABB-and-Fanuc并选择切换3D视图。

您可以选择任何站点库示例的详细信息,并选择切换3D视图来预览RoboDK中的Web项目。

以下链接是3D HTML模拟的示例:

//www.sinclairbody.com/simulations/UR-Paint.html

//www.sinclairbody.com/simulations/Welding-3-Fanuc-Robots.html

//www.sinclairbody.com/simulations/Robot-Drawing.html

以下链接是3D PDF模拟的示例:

//www.sinclairbody.com/simulations/UR-Paint.pdf

//www.sinclairbody.com/simulations/Welding-3-Fanuc-Robots.pdf

//www.sinclairbody.com/simulations/Milling-with-External-Axes.pdf

概览-图28

搅拌机

您可以将您的RoboDK模拟导出到Blender以创建逼真的图像和动画。Blender是一个免费的开源3D动画和渲染软件。RoboDK提供了在Blender中加载模拟的能力,包括彩色对象和动画序列。

Blender导出选项将在导出模拟窗口中添加Blender导出格式。

概览-图29

要将导出的RoboDK模拟导入到Blender,请遵循以下步骤:

1.打开搅拌器。

2.使用“General”默认模板,并删除包含的对象(多维数据集)。

3.可选地,打开系统控制台窗口切换系统控制台

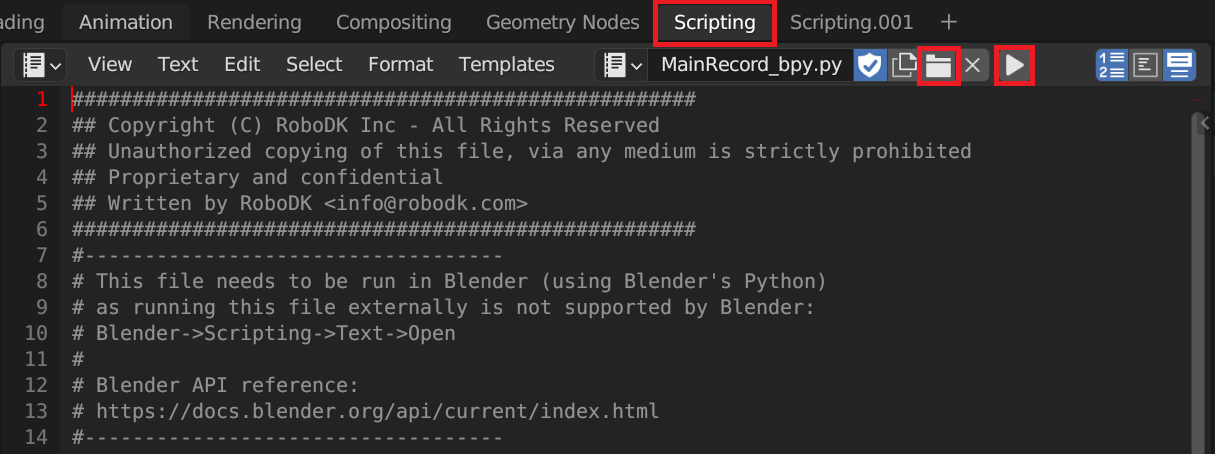

4.导航到脚本视图并打开以" _bpy.py "结尾的Python文件,+一般脚本开放

5.使用以下命令运行脚本脚本运行脚本Alt + P

6.等待脚本完成(检查系统控制台的活动)。根据模拟的大小,这个过程可能需要几分钟。

概览-影像30

你可以在Blender中微调材料、渲染选项等,以获得最佳效果。RoboDK并没有为此提供专门的教程,但Blender作为一个强大的社区,拥有大量的教程。

要输出Blender渲染,请遵循以下步骤:

1.打开输出属性在侧边栏上。

2.设置分辨率和帧率格式。

3.设置的文件格式FFmpeg输出

4.将容器设置为mpeg - 4编码。

5.设置输出质量为感知无损的而编码速度为最慢的视频

6.使用渲染渲染动画CTRL + F12

7.默认情况下,您的文件将保存在/tmp/中。

概览-图31
