Grundlagen

RoboDK ist eine Software zur Simulation und Offline-Programmierung. Offline-Programmierung bedeutet, dass Roboterprogramme für einen bestimmten Roboterarm und die dazugehörige Robotersteuerung offline erstellt, simuliert und generiert werden können.

Dieses Dokument ist eine grundlegende Anleitung zur RoboDK-Dokumentation. Die RoboDK-Dokumentation basiert auf der Windows-Version von RoboDK. Mac-, Linux- und Android-Versionen sind ebenfalls verfügbar.

Eine Verknüpfung wird auf Ihrem Desktop erstellt, wenn RoboDK von der Website installiert wird. Doppelklicken Sie auf die Verknüpfung, um RoboDK zu starten.Basic Guide - Bild 1

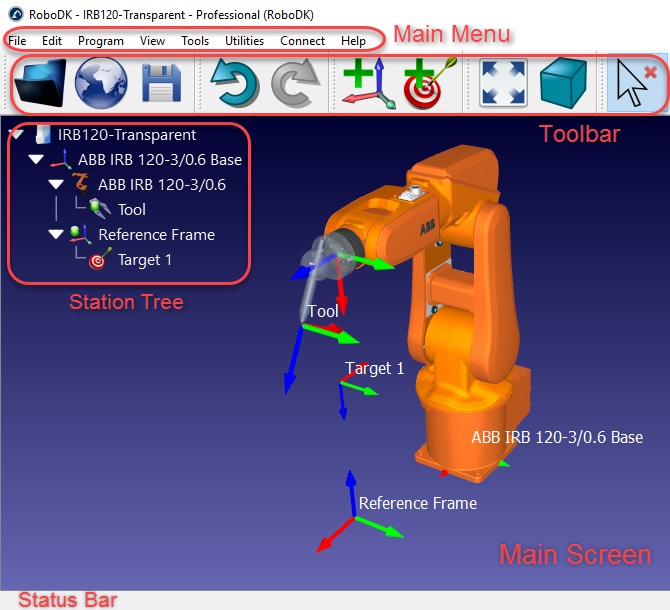

Das RoboDK-Fenster enthält ein Hauptmenü, eine Werkzeugleiste, eine Statusleiste und den Hauptbildschirm. Der Stationsbaum im Hauptbildschirm enthält alle in der aktuellen Station verfügbaren Elemente wie Roboter, Referenzsysteme, Werkzeuge, Programme usw. Weitere Informationen finden Sie im AbschnittInterface.

Wählen Sie DateiBasic Guide - Bild 2Öffnen, um eines der standardmäßig bereitgestellten RoboDK-Stationsbeispiele (RDK-Dateien) zu laden. Alternativ können Sie eine Datei per Drag & Drop auf den RoboDK-Hauptbildschirm ziehen, um sie zu laden.

EineBibliothekmit einer Vielzahl von Industrierobotern ist sowohl online, als auch direkt aus RoboDK heraus verfügbar.

Basic Guide - Bild 3

In der gesamten RoboDK-Dokumentation werden Klicks auf dem Bildschirm durch die folgenden Symbole dargestellt:

Basic Guide - Bild 4

Basic Guide - Bild 5

Basic Guide - Bild 6

Linke Maustaste

Rechte Maustaste

Doppelklick

3D Navigation

Es wird empfohlen, eine Maus mit drei Tasten zum Navigieren in 3D zu verwenden. Alternativ ist es möglich, eine Kombination aus Strg, Alt und Umschalttaste und der linken Maustaste zu verwenden, um Schwenk-, Dreh- oder Zoombewegungen auszuführen:

Auswählen

Verschieben

Drehen

Zoomen

Basic Guide - Bild 7

Basic Guide - Bild 8

Basic Guide - Bild 9

Basic Guide - Bild 10

Basic Guide - Bild 11

Basic Guide - Bild 12

Basic Guide - Bild 13

Basic Guide - Bild 14

Linke Maustaste

Mausrad gedrückt halten

Rechte Maustaste gedrückt halten

Mausrad scrollen

Halten Sie Strg und verwenden Sie die linke Maustaste um mehrere

Objekte anzuwählen

Halten Sie Strg + Alt und verwenden Sie die linke Maustaste um ein Objekt zu verschieben

Halten Sie Strg + Shift und verwenden Sie die linke Maustaste um ein Objekt zu drehen.

Halten Sie Shift und verwenden Sie die linke Maustaste um zu zoomen.

Klicken Sie mit der rechten Maustaste auf den Hauptbildschirm, um obige 3D-Navigationsbefehle anzuzeigen.

Basic Guide - Bild 15

Basic Guide - Bild 16

Erste Schritte

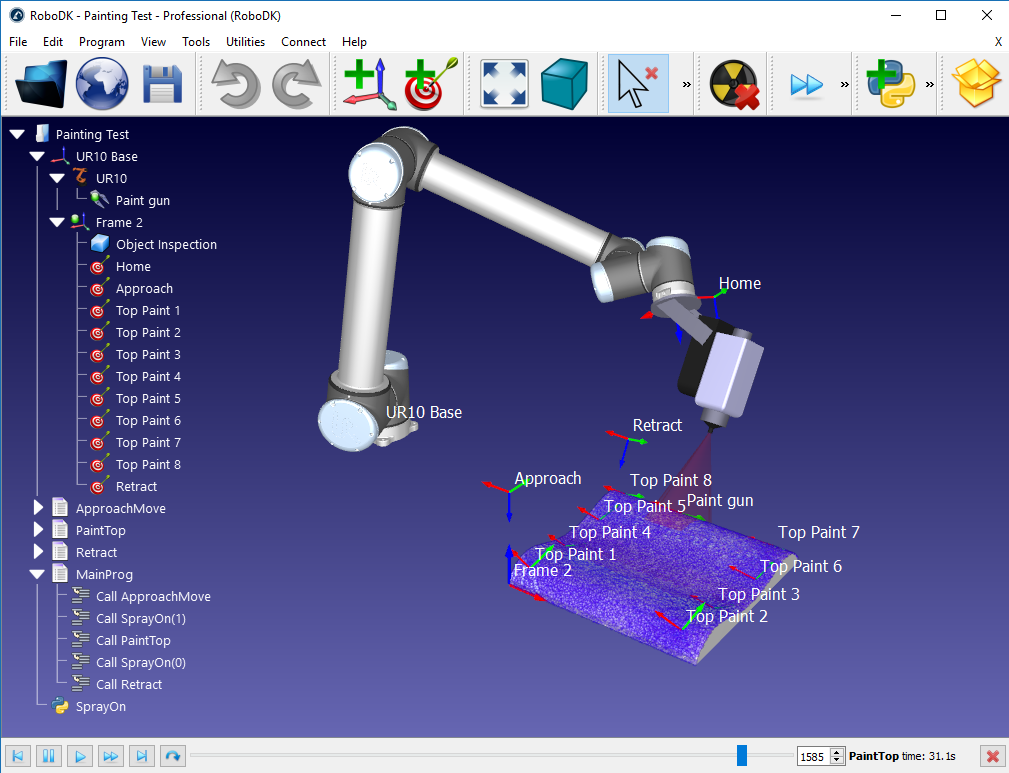

Im AbschnittErste Schrittewird gezeigt, wie Sie ein einfaches Projekt offline für eine Roboteranwendung (Lackieren) in RoboDK mit einem UR10-Roboter erstellen. Das Beispiel bietet einen allgemeinen Überblick über einige der wichtigsten Funktionen von RoboDK für Simulation und Offline-Programmierung, einschließlich:

Wie lädt man einen Roboter aus derBasic Guide - Bild 17Online Bibliothek

WieBasic Guide - Bild 18fügt man Bezugssysteme ein

WieBasic Guide - Bild 19lädt man Objekte

WieBasic Guide - Bild 20fügt man Werkzeuge ein

WieBasic Guide - Bild 21fügt man Ziele hinzu

WieBasic Guide - Bild 22erstellt man Programmeoffline und simuliert diese

WieBasic Guide - Bild 23erstellt man Programmefür die Robotersteuerung und wählt einen Postprozessor aus.

WieBasic Guide - Bild 24exportiert man eine Simulationum diese als3D HTMLoder 3D PDF zu teilen

Dieses Beispiel ist in der RoboDK Bibliothek standardmäßig alsTutorial-UR-Painting.rdkverfügbar (zu finden in C: / RoboDK / Library /).

Basic Guide - Bild 25


Werkzeugleiste

Die Werkzeugleiste oder auch Symbolleiste enthält grafische Symbole, die einen schnellen Zugriff auf häufig verwendete Aktionen im Menü ermöglichen.

Die folgenden Befehle sind standardmäßig in der Symbolleiste verfügbar.

Basic Guide - Bild 26

öffnen
Lädt eine neue Datei (RoboDK RDK Station) oder einen unterstützten Dateitypen (robot, tool, STEP, IGES, STL, …)

Basic Guide - Bild 27

öffne online Bibliothek
Öffnen der online Bibliothek (Roboter, Werkzeuge und Beispielobjekte)

Basic Guide - Bild 28

Station sichern
Sichern der RoboDK station (RDK Datei)

Basic Guide - Bild 29

rückgängig
Letzten Befehl rückgängig machen (Strg+Z)

Basic Guide - Bild 30

wiederherstellen
Letzten Befehl wiederherstellen (Strg+Y)

Basic Guide - Bild 31

Bezugssystem hinzufügen
Bezugssysteme erlauben es Objekte in Abhängigkeit zueinander zu platzieren

Basic Guide - Bild 32

Ziel hinzufügen
Speichert Roboter Ziele und Roboterpositionen in Abhängigkeit zu einem Bezugssystem oder in Gelenkkoordinaten ab

Basic Guide - Bild 33

einpassen
Passt alle Objekte in die aktuelle 3D Ansicht ein und zeigt diese an.

Basic Guide - Bild 34

Isometrische Ansicht

Zeigt die standardmäßig hinterlegte isometrische 3D Ansicht an

Basic Guide - Bild 35

Bezugssystem bewegen
Bewegt ein Bezugssystem (Alt gedrückt halten)

Basic Guide - Bild 36

TCP bewegen Roboter Werkzeug
Bewegt einen Roboter TCP (Alt+Shift gedrückt halten)

Basic Guide - Bild 37

Kollisionserkennung
Aktiviert oder deaktiviert die Kollisionserkennung. Weiterführende Informationen zur Kollisionserkennung finden Sie in dem AbschnittKollisionen

Basic Guide - Bild 38

Schnellsimulation
Erhöht dieSimulations Geschwindigkeit(Leertaste gedrückt halten)

Basic Guide - Bild 39

Simulation pausieren
Die Simulation kann mit der Leertaste pausiert werden

Basic Guide - Bild 40

Programm hinzufügen
Erstellt ein neues Roboterprogramm zur Simulation und Programmerstellung

Basic Guide - Bild 41

Python Programm hinzufügen
Erstellt ein neues Python Makro

Basic Guide - Bild 42

Point to Point Bewegung
Erstellt eine neue Point to Point Bewegung

Basic Guide - Bild 43

Linearbewegung
Erstellt eine neue Linearbewegung

Basic Guide - Bild 44

Simulation exportieren
Exportiert ein Programm oder eine Simulation als 3D PDF oder 3D HTML Datei.
Beispiel.

Kurzbefehle

Die folgende Liste enthält nützliche Kurzbefehle und die entsprechenden Symbole der Werkzeugleiste:

Alt

Basic Guide - Bild 45

Bewegt ein Bezugssystem

Alt+Shift

Basic Guide - Bild 46

Bewegt einen TCP (Werkzeug)

F1

Basic Guide - Bild 47

Öffnet diese Hilfestellung

F2

Objekt umbenennen

F6

Basic Guide - Bild 48

Erstellt ausgewählte(s) Programm(e)

F7

Anzeigen/verstecken ausgewählter Objekt(e)

Alt+0

Basic Guide - Bild 49

Ausgewählte Objekte in die Ansicht einpassen

Strg+1

Laden der letzten Datei oder RoboDK Station

/

Anzeigen/verstecken von Bildschirmtexten

+

Bezugssysteme vergrößern

Bezugssysteme verkleinern

*

Roboter Arbeitsbereich anzeigen / ausblenden

Bezugssysteme

Ein Bezugssystem definiert die Position eines Elements in Bezug auf ein anderes Element mit einer bestimmten Position und Ausrichtung. Ein Element kann ein Gegenstand/Objekt, ein Roboter oder ein anderes Bezugssystem sein. Alle Offline-Programmieranwendungen erfordern das Definieren eines Bezugssystems, um die Position von Objekten in Bezug zu einen Roboter zu lokalisieren und die Simulation somit entsprechend zu aktualisieren.

Ziehen Sie jedes Bezugssystem oder jedes Objekt innerhalb der Stationsstruktur per Drag & Drop, um eine bestimmte Beziehung zu definieren, z. B. das Verschachteln von Bezugssystemen, was in der folgenden Abbildung dargestellt ist.

Es ist üblich, die Position von einem oder mehreren Bezugssystemen in Relation auf den Roboter durch Berühren von 3 Punkten zu definieren. Dies ermöglicht das Platzieren von Objekten im virtuellen Raum. Die Prozedur kann mit dem Roboter-Teach-Pendant oder RoboDK ausgeführt werden (weiterführende Informationen finden Sie imAbschnitt Bezugssystem kalibrieren).

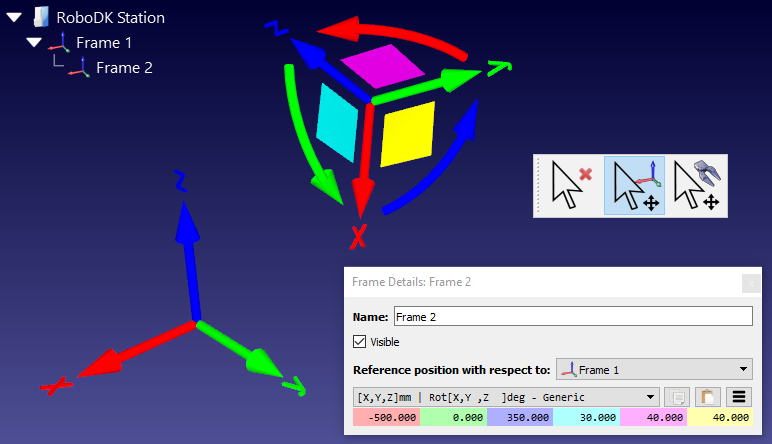

Mit RoboDK ist es möglich, die Translations- und Rotationswerte manuell einzugeben, einschließlich verschiedener Reihenfolgen der Rotationen der Euler-Winkel.

Basic Guide - Bild 51

Standardmäßig zeigt RoboDK eine solche Beziehung als XYZ-Position und die zugehörigen Euler-Winkel im XYZ-Format an. Dies bedeutet, dass die Rotation in der folgenden Reihenfolge erfolgt:

1.Eine Rotation um die X Achse wird vollzogen (hellblau).

2.Eine Rotation um die statische Y Achse wird vollzogen (pink).

3.Eine Rotation um die statische Z Achse wird vollzogen (gelb).

Fanuc- und Motoman-Controller verwenden das zuvor beschriebene Schema, andere Roboterhersteller behandeln die Rotationsreihenfolge jedoch auf andere Weise.

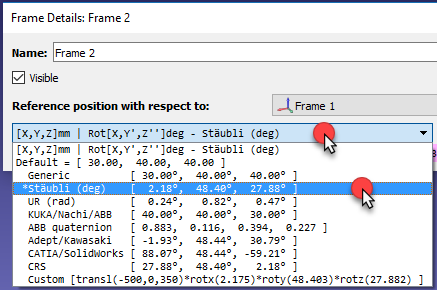

Es ist möglich, unter verschiedenen Schemata aus der Dropdown-Liste des Fensters Bezugssystem Details auszuwählen (Doppelklick auf ein Bezugssystem).

Basic Guide - Bild 52

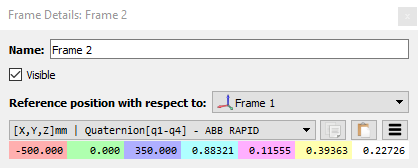

Zum Beispiel verwenden Stäubli-Roboter die Reihenfolge XY'Z '', KUKA- und Nachi-Roboter hingegen verwenden ZY'X”。ABB-Steuerungen andererseits verwenden Quaternion, die zur Definition der Rotation 4 Werte benötigen:

Basic Guide - Bild 53

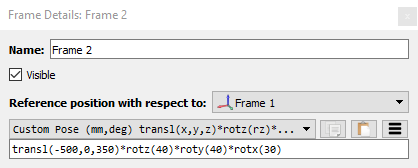

Es ist des Weiteren möglich, ein benutzerdefiniertes Format manuell einzugeben. Beispielsweise wird der folgende Befehl angezeigt, wenn die Option benutzerdefiniert ausgewählt ist

Basic Guide - Bild 54

Basic Guide - Bild 55

Standardwerte wiederherstellen

Wählen SieExtrasOptionenund anschließendStandardwerte wiederherstellenum die Standardwerte wiederherzustellen. Weitere Informationen sind im AbschnittOptions Menüvorhanden.

Wählen SieExtrasSpracheund wählen sie Deutsch um die Sprache Deutsch einzustellen.

Wählen SieExtrasWerkzeugleisten LayoutStandard Werkzeugleisteum die Standard Werkzeugleiste wiederherzustellen.

Wählen SieExtrasOptionenErweitertStandard Python Einstellungen嗯死亡标准Python Einstellungen wiederherzustellen und kopieren Sie anschließend den robolink und die robodk Module in den Python Pfad. Weitere finden Sie in dem AbschnittRoboDK API.

Haben Sie Probleme beim Starten von RoboDK?

RoboDK startet möglicherweise nicht, wenn Sie eine Remotedesktopverbindung verwenden oder RoboDK auf einem virtuellen PC ausführen. Starten Sie RoboDK, um dieses Problem zu beheben, indem Sie auf die folgende Datei doppelklicken:

C:/RoboDK/RoboDK-Safe-Start.bat

Ein Starten von RoboDK mit Hilfe dieses Befehls erfordert keine Grafikkarte, da ein software-emuliertes OpenGL verwendet wird. Dies behebt alle Probleme beim Ausführen von RoboDK mit einer Remotedesktopverbindung oder einer virtuellen Verbindung.
