机器人司机

机器人驾驶员可以控制一个连接到计算机上的真正的机器人。机器人驾驶员使用特定的软件接口来控制和监控特定的机器人控制器,使计算机可以直接控制机器人手臂。

机器人司机提供了另一种选择2022世界杯8强赛时间(在这里,程序被模拟、生成,然后传递给机器人并执行)。有了机器人驾驶员,你可以在机器人被模拟的时候移动它(在线编程)。

下面的文章展示了一个使用机器人驱动程序的在线编程项目示例://www.sinclairbody.com/blog/online-programming/

在RoboDK中编写的任何机器人模拟都可以使用机器人驱动程序在机器人上执行。机器人在模拟器中的运动与真实机器人的运动同步,从而实现对机器人程序的实时调试。

下面列出了RoboDK中支持的一些机器人驱动程序:

·ABB

·Comau

·日本电装

·斗山

·爱普生

·发那科

·川崎

·库卡的方式呈现

·库卡IIWA

·Mecademic

·三菱

·Motoman

·史陶比尔

·Techman /欧姆龙

·通用的机器人

如何使用机器人司机

本节将展示如何使用机器人驱动程序连接到RoboDK的真实机器人手臂,并执行一些简单的操作。

1.右键单击机器人

2.选择机器人司机-图片1连接到机器人……

3.输入机器人的IP

4.选择连接

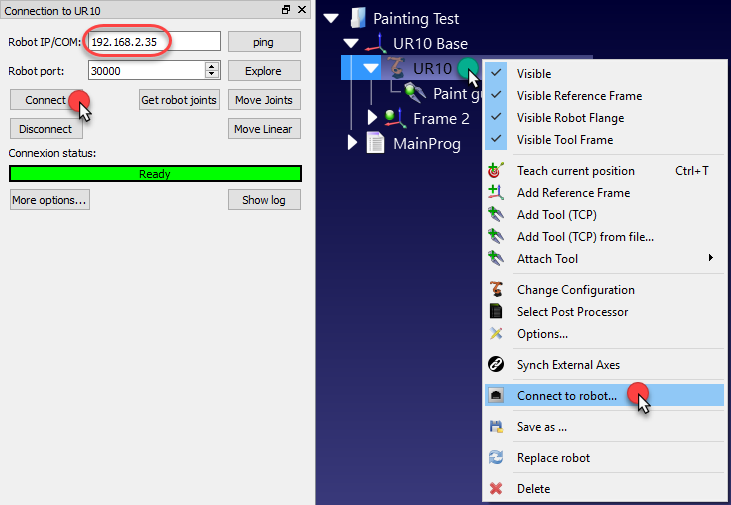

显示绿色消息准备好了将在连接成功时显示,如下图所示。

机器人司机-图片2

使用GUI

使用图形用户界面(GUI)创建的机器人程序可以按照以下步骤在机器人上执行。

1.右键点击一个机器人司机-图3程序

2.检查在机器人运行选项

3.双击程序以启动它

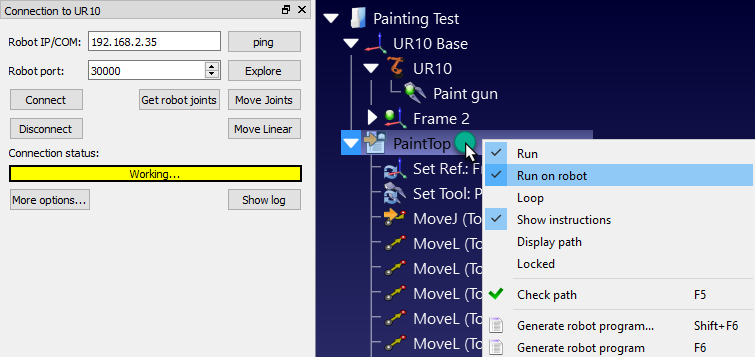

程序应该在真正的机器人上启动,模拟器将跟随机器人的运动。连接状态将显示出来工作……黄色表示机器人忙。

机器人司机-图4

使用API

它可以控制机器人的运动从RoboDK API例如,从Python程序或c#应用程序编写机器人。

当从RoboDK运行Python程序时,自动管理Run on robot选项。按照以下步骤在机器人上运行Python程序:

1.右键点击一个机器人司机-图5Python程序

2.选择机器人司机-图6在机器人运行

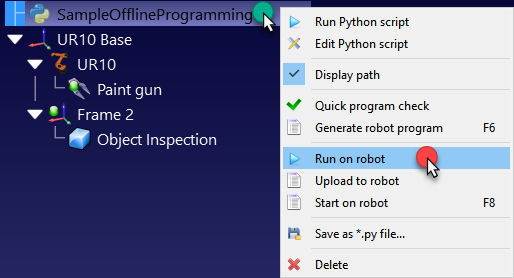

程序应该在机器人上开始运行,机器人连接状态将相应地更新。

机器人司机-图7

如果程序在RoboDK的GUI之外执行(为了调试目的,或者如果我们为c#使用RoboDK API),我们可以设置RunMode使用RDK.setRunModeRUNMODE_RUN_ROBOT。这将迫使程序在机器人上运行。也可以使用建立连接robot.Connect ()

下面的代码展示了一个简单的例子,直接从API与机器人建立连接:

#启动RoboDK API

RDKRobolink()

机器人RDKITEM_TYPE_ROBOT

#使用默认连接参数连接到机器人

成功机器人连接()

状态status_msg机器人ConnectedState()

如果状态! =ROBOTCOM_READY

#如果连接不成功则停止

提高异常"连接失败:"+status_msg

设置在机器人上运行机器人命令

RDKsetRunModeRUNMODE_RUN_ROBOT

#注意:如果我们使用,这个是自动设置的

# robot.Connect()通过API

#移动机器人:

机器人MoveJ([1020.30.405060])

掠夺RDK“MainProgram”ITEM_TYPE_PROGRAM

掠夺setRunTypePROGRAM_RUN_ON_ROBOT#设置运行机器人选项

#设置为PROGRAM_RUN_ON_SIMULATOR,只在模拟器上运行

掠夺调用()

掠夺()= =1

暂停0.1

打印“项目完成”


定制的机器人司机

机器人驱动程序默认在/RoboDK/api/Robot/文件夹中。RoboDK在机器人连接设置中链接到特定的驱动程序:

1.右键单击机器人

2.选择机器人司机-图8连接到机器人……

3.选择更多选项…

4.目录中查找或输入驱动程序路径的路径驱动程序路径部分

一个机器人驱动程序是一个独立的控制台应用程序。机器人驱动程序可以使用任何编程平台进行开发,例如,它们可以是Python模块(PY格式)或在任何开发环境下构建的任何可执行程序。

机器人司机-图9

机器人驱动程序允许通过命令行与机器人通信。同样的命令,可以手动执行RoboDK也使用从PC驱动机器人。每个机器人驱动程序都可以在控制台模式下运行以进行测试。

在C:/RoboDK/bin/robot/中提供了一个示例Python驱动程序(apimecademic.py)及其用于控制机械机器人的源代码。

双击apimecademic.py文件以控制台模式运行模块(必须安装Python)。驱动程序将等待任何新的命令。例如,我们可以输入以下命令连接到机器人,提供一个IP和一个通信端口:

连接192.168.100.1 10000

如果连接成功,我们应该看到短信:准备好了消息。然后,我们可以输入以下命令来检索当前的机器人关节:

CJNT

我们还可以输入其他命令,如MOVJ, MOVL或SETTOOL来移动机器人或更新TCP:

移动10 20 30 40 50 60

机器人司机-图10

有些机器人支持实时监测关节位置。在这种情况下,可以通过发送JNTS_MOVING命令在机器人移动时提供关节位置反馈。当从RoboDK运行驱动程序时,虚拟机器人将实时跟随真实机器人的运动。在发送Ready消息之前,不会处理新的命令。

与控制台的交互以及与机器人的连接都由一个用于mechandic驱动程序的Python模块管理。与控制台的交互对于所有机器人都应该是相同的,如本节所述。然而,与每个机器人的交互取决于机器人制造商,在这种情况下我们参考Meca 500编程手册发送适当的命令。这些命令允许移动和监视Meca 500机器人。


进行故障排除

设置机器人驱动程序可能没有那么简单生成程序的离线(2022世界杯8强赛时间离线编程)。如果连接不起作用,本节将提供一些提示,以帮助您找到问题的根源。

1.确保机器人的IP正确且可达:在机器人连接菜单中选择ping按钮(或者通过命令行ping机器人),以确保机器人和计算机处于同一网络中。

2.设置一个静态IP对于计算机,如果机器人和计算机不在同一网络中。

3.如果你使用的是Windows:确保Windows防火墙已关闭,以防止阻塞任何连接。

4.确保通信端口在机器人侧是合适的和可用的。

5.确保根据不同的控制器型号,在机器人控制器上遵循适当的指令。

6.双击Robot连接窗口上的断开以强制驱动程序停止,然后再次选择连接以尝试新的连接。

Ping测试

ping测试用于测试机器人在互联网协议(IP)网络上的可达性。

按照以下步骤在Windows上执行ping测试:

1.通过选择打开一个新的控制台窗口机器人司机-图11(windows键+ R)

2.类型cmd并选择OK

3.输入ping IP,其中IP应该是你的机器人的IP)。例子:
萍192.168.125.2

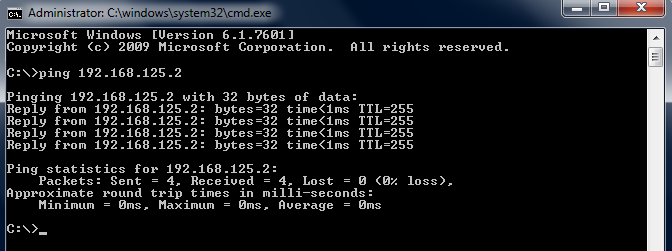

我们应该会看到类似于图像中0%信号损失的响应

机器人司机-图12

如果没有通信,则验证机器人的IP和PC在同一局域网(LAN)内。可能需要关闭Windows防火墙或添加允许通信的规则。

设置静态IP地址

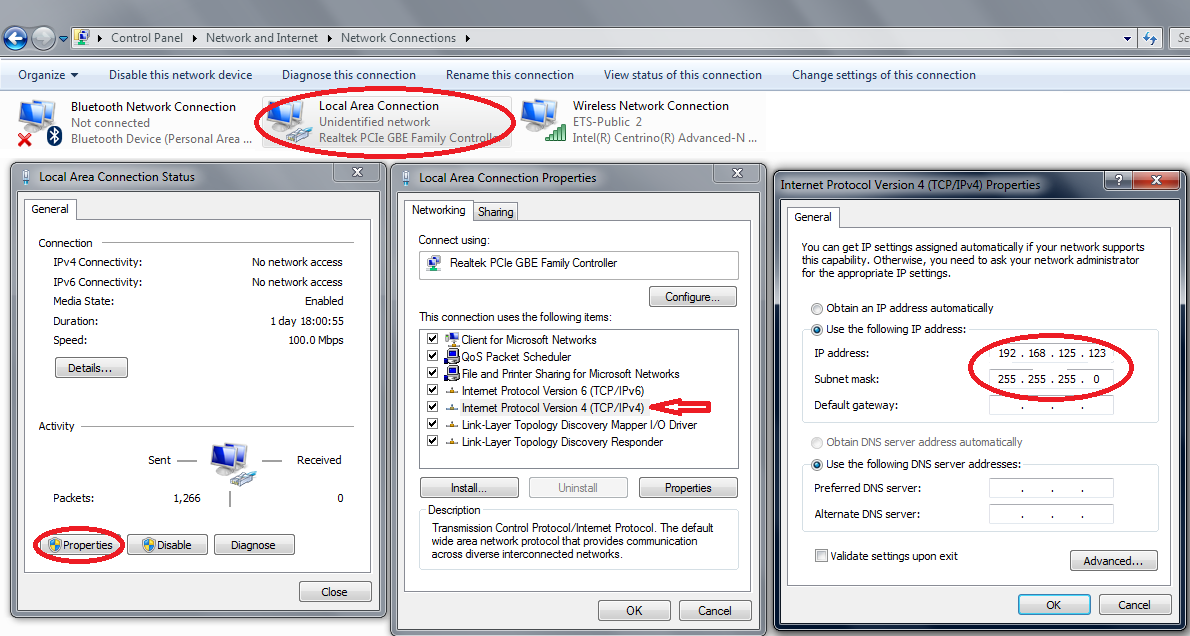

修改计算机IP地址的方法如下:

1.选择启动Windows控制面板网络和互联网网络连接

2.双击本地连接卡

3.选择Properties。

4.选择Internet协议版本4 (TCP/IPv4)

5.选择属性

6.根据机器人IP和子网掩码输入计算机的IP。

机器人司机-图13
