用于FeatureCAM的RoboDK插件

简介

Autodesk FeatureCAM的RoboDK插件允许您直接从FeatureCAM快速设置机器人加工项目。使用FeatureCAM的RoboDK插件,您可以轻松地将FeatureCAM软件用于加工和RoboDK相结合,以模拟和编程用于机器人加工的工业机械臂。世界杯2022美洲预选赛直播

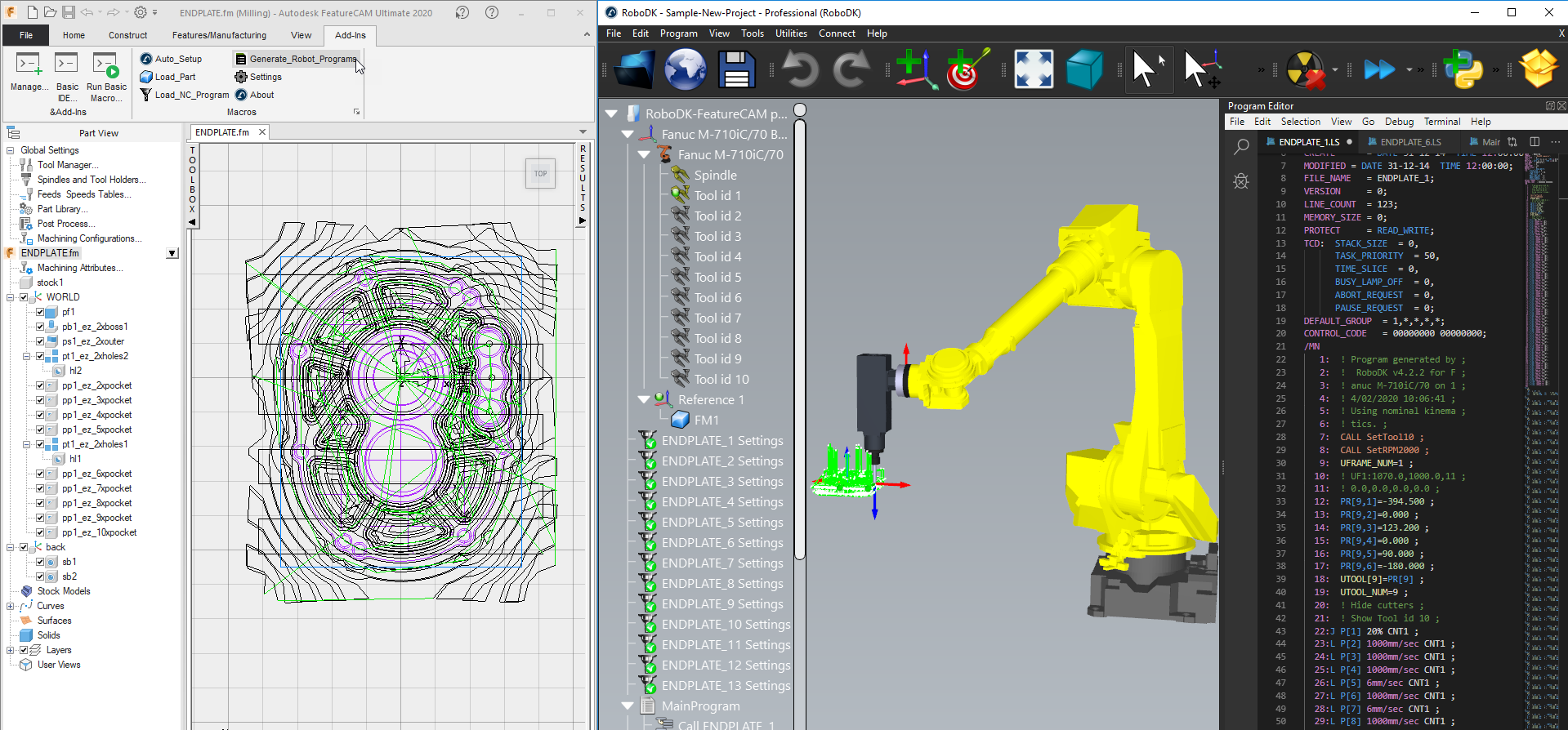

插件FeatureCAM -图像1

关于RoboDK机器人加工的更多信息可在机器人加工组

本文档介绍了如何设置FeatureCAM插件,以及如何使用FeatureCAM工具栏在RoboDK中设置机器人加工项目。

外接程序设置

如果你在安装了FeatureCAM之后安装了RoboDK,你应该在插件库中已经有了用于FeatureCAM的RoboDK插件。

一旦你激活RoboDK外接程序,你应该看到如下图所示的宏。

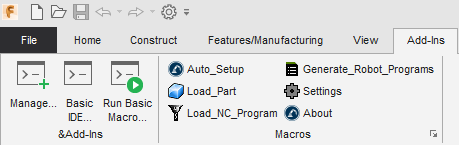

插件FeatureCAM -图像2

如果你没有看到RoboDK宏,请按照以下步骤为FeatureCAM设置RoboDK插件:

1.FeatureCAM开始。

2.选择插件管理

3.选择图书馆…

4.寻找RoboDKFCPlugin.dll库(可以输入RoboDK快速定位)

5.选择负载

6.选择好吧

然后,FeatureCAM将在Add-Ins部分显示RoboDK命令,如下图所示。

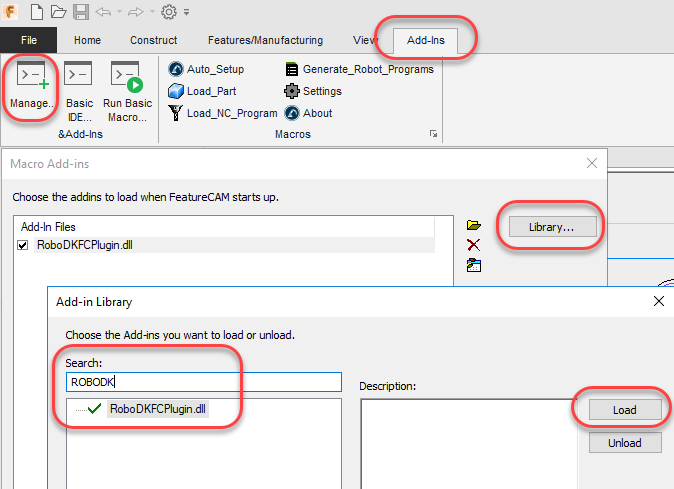

插件FeatureCAM -图像3

命令

本节介绍在FeatureCAM中用于机器人加工的RoboDK插件命令。

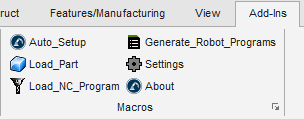

插件FeatureCAM -图片4

自动设置宏在RoboDK中自动加载零件和加工程序。

负载部分在RoboDK中自动加载您零件的3D模型。

负载数控程序自动在RoboDK中创建一个机器人加工项目来模拟你的机器人,并为机器人加工创建一个机器人程序。

生成机器人程序自动生成RoboDK中可用的机器人程序。

设置打开其他设置窗口。

关于打开此帮助文档。

自动设置

自动设置插件FeatureCAM -图片5自动创建一个使用默认单元格的新项目,以供机器人加工。单元包括机器人、工具和表示机器人加工参考的坐标系/数据。

自动设置将在RoboDK中加载/更新3D模型和机器人加工刀具路径。

如果你已经打开了一个RoboDK站,它将使用现有的RoboDK项目,而不会覆盖机器人、工具或坐标系统。

您可以轻松地更改机器人,修改工具和/或参考框架。例如,按照以下步骤更改机器人:

1.右键点击机器人

2.选择更换机器人(如下图所示)

3.选择您想要使用的机器人

RoboDK安装程序默认只提供了一些机器人,但是,可以从2022世界杯国家队名单2022世界杯南美区预选赛

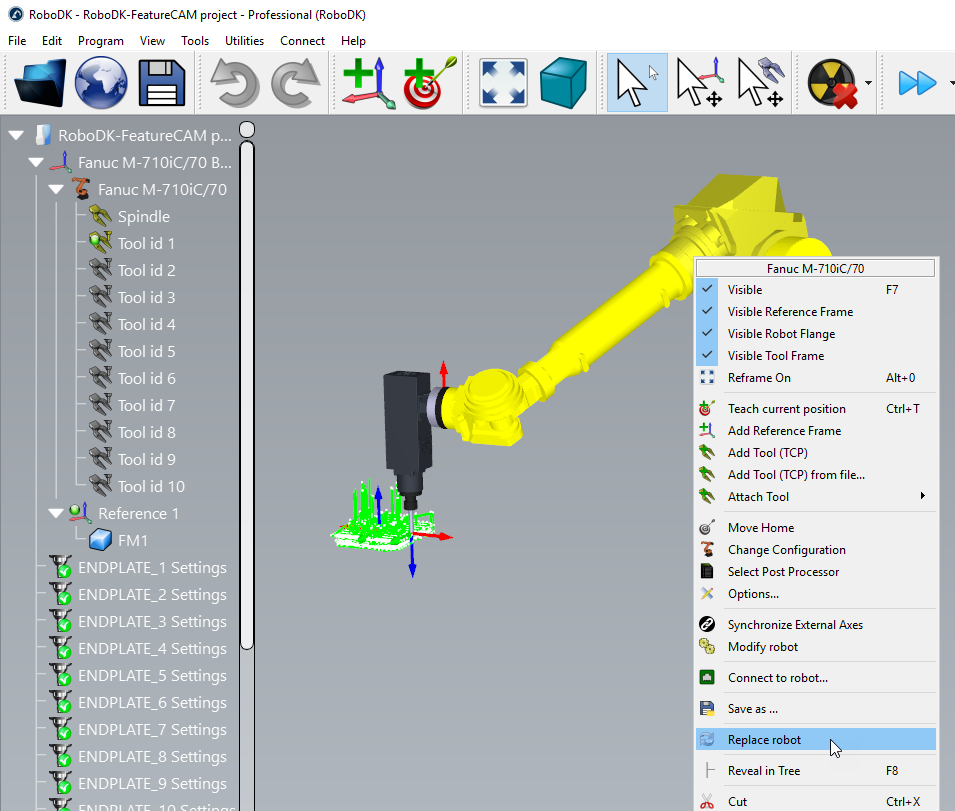

插件FeatureCAM -图片6

有关添加机器人工具的更多信息,请参见2022世界杯32强赛程表时间

通过选择保存项目以保留更改文件保存站(Ctrl+S)

更新了机器人单元格之后,选择Utilities更新机器人加工项目以更新所有程序。如果程序在当前单元格参数下是可行的,则会显示一个绿色的复选标记。如果有任何问题(如奇点,轴限制或到达问题),将显示一个红色标记。

双击机器人加工项目插件FeatureCAM -图7打开特定于某个操作的机器人加工设置。有关机器人加工设置的更多信息,请参阅机器人加工部分

右键单击一个程序并选择运行要模拟它(或双击程序)。您也可以选择生成机器人程序(F6)为您的机器人控制器生成机器人程序。有关如何生成机器人程序的更多信息,请参阅2022世界杯8强赛时间离线编程部分

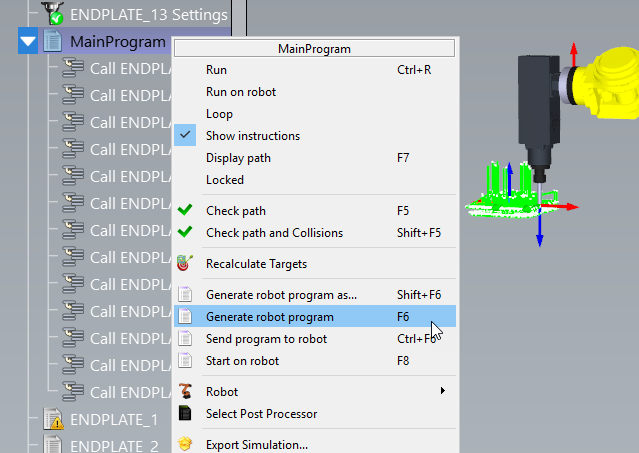

插件FeatureCAM -图片8

您也可以右键单击一个程序并选择选择后处理器更改后置处理器。有关后置处理器的更多信息,请参阅后处理部分

生成机器人程序

选择生成机器人程序为机器人加工生成机器人程序。该操作将打开一个显示机器人程序的新窗口(程序编辑器)。

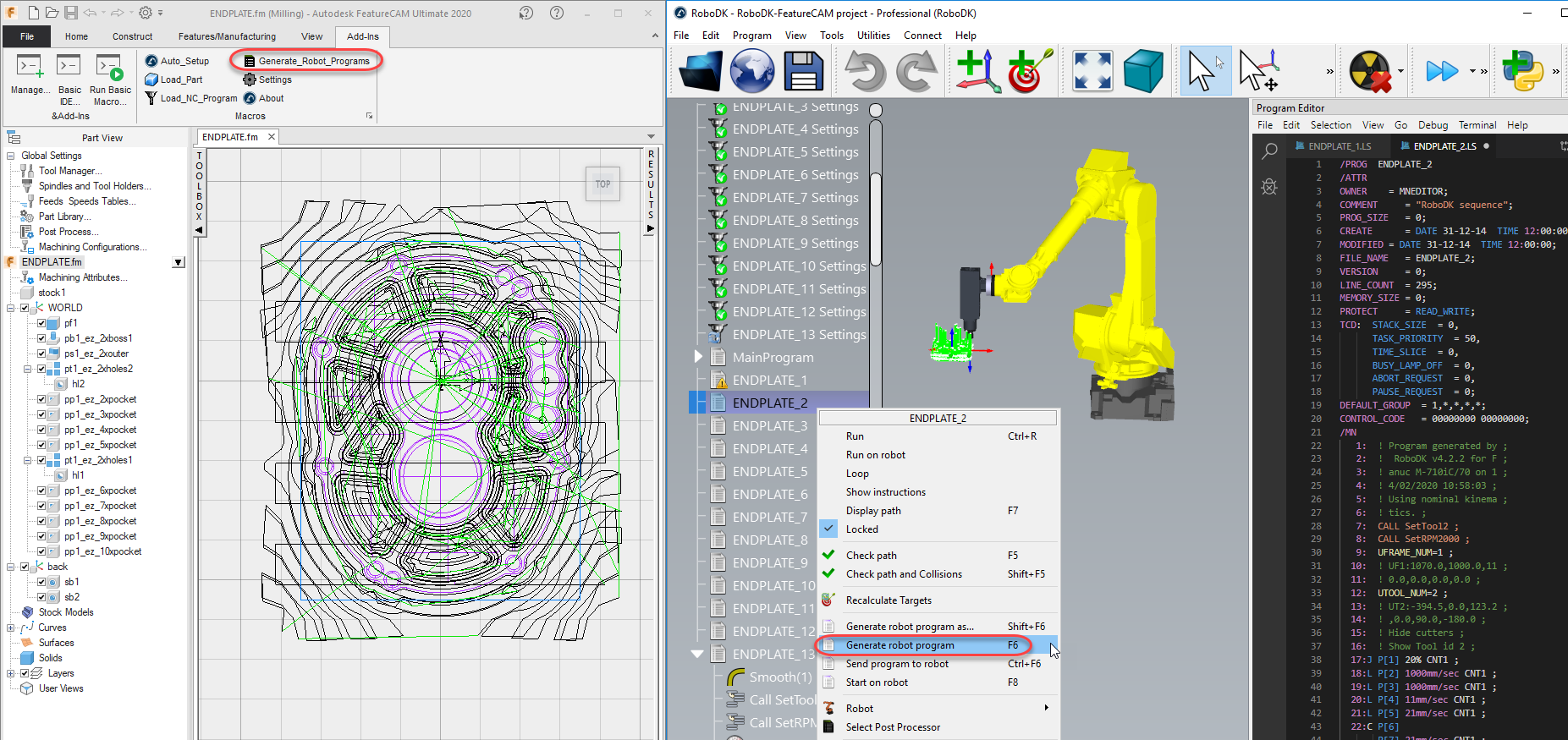

插件FeatureCAM -图9

在RoboDK中按照以下步骤更改您保存的机器人程序的位置:

1.选择Tools-Options

2.选择程序

3.选择旁边的机器人程序文件夹

插件设置

选择设置宏打开RoboDK相关的FeatureCAM设置。您将看到如下图所示的设置窗口。

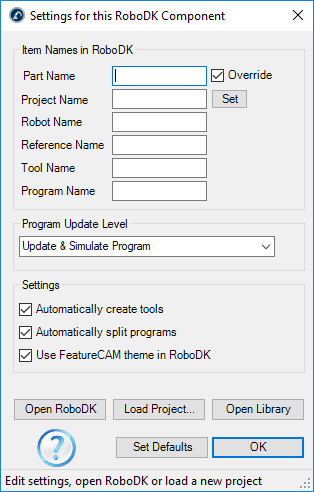

插件FeatureCAM -图10

您可以修改以下选项:

1.部件名称是3D模型在RoboDK中加载时的名称。将其留空以自动使用FeatureCAM中使用的名称。

2.项目名称允许您指定RoboDK项目文件(RDK)。可以指定一个默认的RoboDK项目(RDK文件)来自动显示模拟或生成机器人程序。保留空白,自动使用RoboDK中当前打开的项目。

3.自动创建工具允许您基于刀架和在FeatureCAM中定义的刀具几何图形自动创建新的tcp。机器人持有的第一个工具被认为是刀架,新的tcp被计算为刀架的偏移量。

4.自动分割程序将整个机器人加工项目自动拆分为子项目(作业)。为每个工具创建一个操作。

5.在RoboDK中使用FeatureCAM主题将使RoboDK中的3D导航和背景颜色匹配FeatureCAM风格。

您还可以为您的机器人加工操作指定刀架和参考框架(基准)。

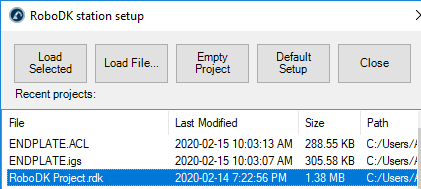

选择加载项目……预览最近打开的项目或使用默认设置创建新项目。

插件FeatureCAM -图11

有以下选项:

加载选定:加载RoboDK中使用的前一个项目(RDK文件)

Load File…:选择一个RoboDK站文件(RDK),用RoboDK打开,并将其作为当前FeatureCAM项目的默认项目。

空项目:用一个新的空站打开RoboDK,建立一个新的设置。有关从零开始设置新项目的更多信息,请参见2022世界杯32强赛程表时间

加载部件:将部件从FeatureCAM加载到RoboDK(部件将被保存为STL文件并自动加载)。

默认设置:设置一个默认的机器人,主轴和参考框架的新站。该部件也会自动导出到RoboDK。

参观机器人加工部分有关为机器人加工构建新设置的更多信息。

例子

三轴机器人加工

这个例子展示了如何使用FeatureCAM插件创建一个三轴机器人加工项目。

五轴机器人加工

这个例子展示了如何使用FeatureCAM插件创建一个5轴机器人切割项目。
