BobCAD-CAM的RoboDK插件

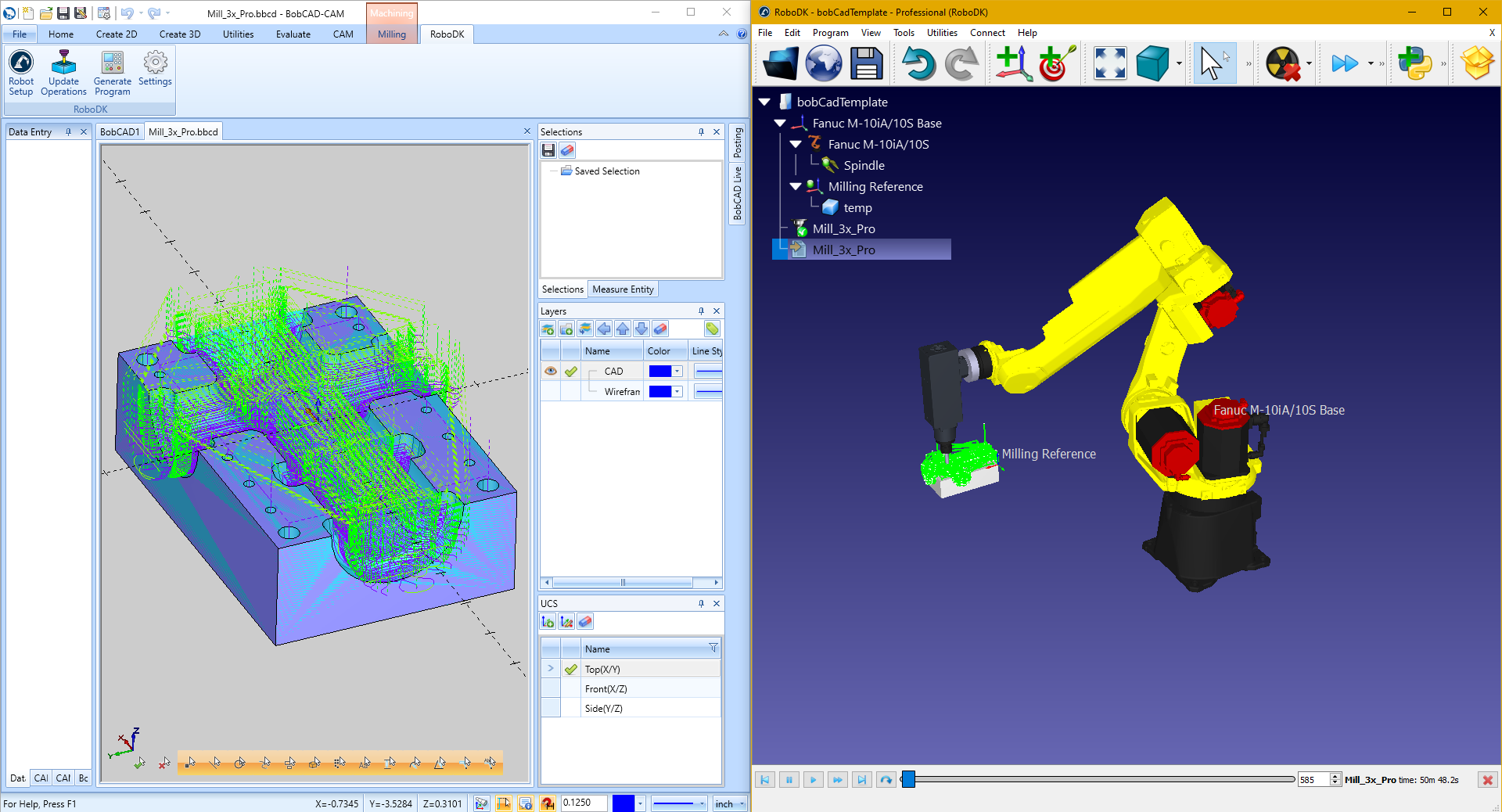

BobCAD-CAM的RoboDK插件允许您直接从BobCAD-CAM软件快速设置机器人加工项目。通过BobCAD-CAM软件的RoboDK集成，您可以轻松地将BobCAD-CAM加工软件与RoboDK结合起来，模拟和编程用于机器人加工的工业机器人手臂。世界杯2022美洲预选赛直播
有了这个BobCAD插件，您可以很容易地直接从BobCAD- cam软件生成无错误的机器人加工程序。另外，RoboDK还支持APT CLS和G-code加工文件。
关于机器人加工的RoboDK的更多信息可以在机器人加工部分．了解更多关于BobCAD-CAM软件的信息，请访问BobCAD网站．
本文档介绍如何设置BobCAD-CAM软件的RoboDK插件。
按照以下步骤安装BobCAD-CAM的RoboDK AddIn。确保使用BobCAD-CAM v3.4或更高版本。
1.打开RoboDK中的BobCAD-CAM插件文件夹:
C: / RoboDK /其它/ Plugin-BobCADCAM
或者，您可以下载BobCAD-CAM的Robo2022世界杯国家队名单DK插件:
//www.sinclairbody.com/files/upload/BobCAD-CAM-RoboDK-plugin.zip
并将插件标记为安全的:
右键单击ZIP文件夹，选择属性并检查选项Unblock。
2.运行Install.bat文件。
如果运行Install.BAT文件失败，您可以将ZIP文件夹的内容解压缩到以下文件夹:
C: \ BobCAD-CAM数据\ BobCAD-CAM V34
或者等效的安装目录。如果需要，合并内容。
3.重启BobCAD-CAM软件。

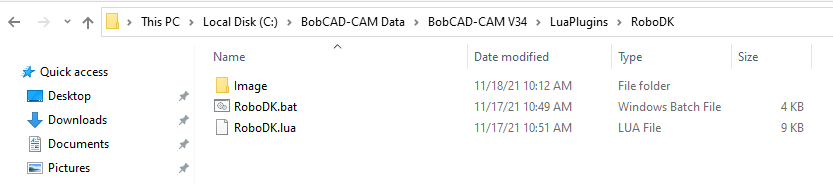

插件安装文件夹应该如下图所示。

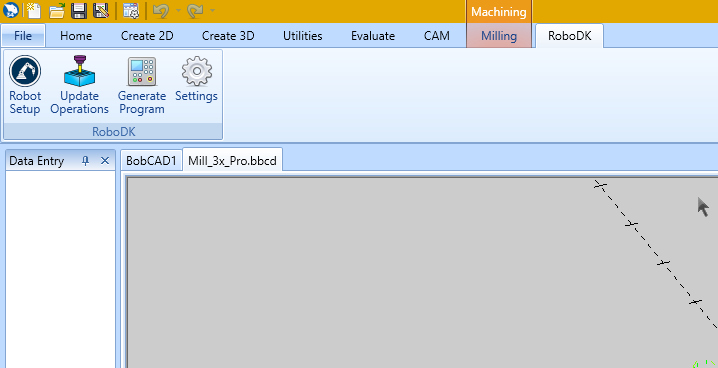

当你打开BobCAD-CAM软件时，你应该看到一个RoboDK工具栏。选择RoboDK选项卡，查看在RoboDK中设置机器人加工项目的可用选项。
的机器人安装
按钮打开RoboDK，打开一个默认的机器人加工项目，可以用来启动你的机器人仿真和机器人加工项目。
你可以很容易地改变机器人，修改工具和/或参考框架。例如，按照以下步骤来更改机器人:
1.右键点击机器人
2.选择更换机器人(如图所示)
3.选择新的机器人
RoboDK安装程序默认只提供了一些机器人，但是，可以从2022世界杯国家队名单在线图书馆．
有关添加机器人工具的更多信息，请参见2022世界杯32强赛程表时间 ．
持有Alt + Shift移动机器人工具(TCP)。这有助于在教授目标之前设置机器人的姿势。
通过选择保存项目以保存更改文件➔省站(Ctrl + S)．
选择更新操作按钮，将加工刀具路径从BobCAD-CAM软件发送到RoboDK。这将覆盖任何具有相同名称的现有机器人加工项目。
如果程序对所选机器人可行，则会显示绿色的复选标记。如果有任何问题(如奇点、轴限或延伸问题)，将显示一个红色标记和问题的消息。
双击机器人加工项目
打开特定于某一操作的机器人加工设置。有关机器人加工设置的更多信息，请参阅机器人加工部分．
右键单击一个程序并选择运行要模拟它(或双击程序)。您也可以选择生成机器人程序(F6)获取需要加载到机器人控制器上的机器人程序。关于如何生成机器人程序的更多信息，请参见2022世界杯8强赛时间离线编程部分．
如果需要，右键单击一个程序并选择选择后置处理程序更改后处理器。这一步可以帮助您自定义生成代码的外观。关于选择和自定义后处理器的更多信息，请参见后处理器部分．
一旦你的RoboDK工作站准备就绪，你可以直接从BobCAD-CAM软件生成机器人程序。为此，请选择生成程序．该选项将根据BobCAD-CAM项目中定义的加工刀具路径更新机器人程序。
在RoboDK中按照以下步骤查看或修改机器人程序的位置:
1.选择Tools-Options
2.选择程序选项卡
3.选择集在机器人程序文件夹

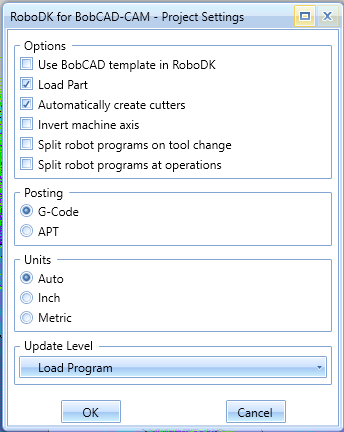

选择设置按钮，打开BobCAD-CAM的RoboDK插件相关设置。
除其他外，您可以修改以下选项:
1.使用BobCAD-CAM模板代替RoboDK模板(RoboDK中的3D导航和颜色模板将匹配BobCAD-CAM风格)。
2.每次发布一个新的加工操作时，加载并更新RoboDK中的零件。只有可见的固体和表面将被加载。
3.检查选项倒立机床轴允许你自动说明你的工具Z轴指向内部的工具(而不是指向外部)。
4.使用G-Code文件代替APT文件。RoboDK可以读取以下文件，生成机器人仿真和程序:
一个。恰当的files(默认选项):在RoboDK中加载BobCAD-CAM原生APT文件。这是大多数操作的首选方法。
b。刀位点文件:生成g代码加工文件。注意，这种格式取决于您选择的后处理器，它主要设计用于3轴加工刀具路径。
