创建一个机制或机器人

您可以在RoboDK中创建新的机制或机器人。

按照以下步骤创建一个新的机器人或机构:

1.选择公用事业公司模型的机制或机器人。

2.选择你想要创建的机构或机器人的类型。

3.选择代表机构原点的坐标系。

4.为每个关节(机构或机器人的运动部分)选择一个对象。

5.输入机器人参数,如图所示。

6.选择Update查看新机制。

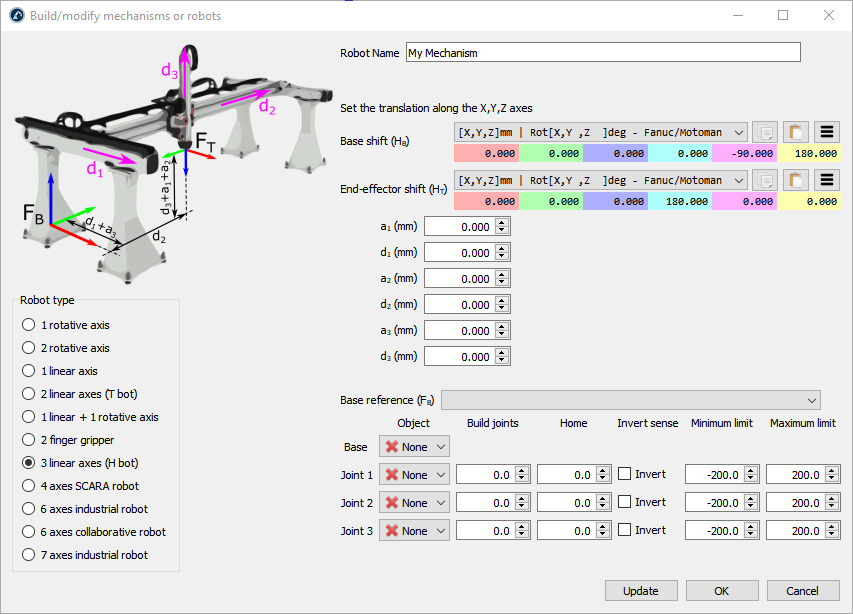

一般图-图34

您还可以通过右键单击树中的机器人项目并进行选择来修改现有的机制修改的机器人.此选项可用于您自己创建的机器人和机制。

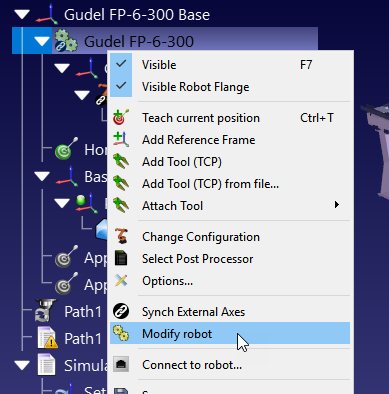

一般图-图35

您可以在RoboDK中创建以下类型的机构和机器人:

一个旋转轴(转盘或夹子)

两个旋转轴(例如:两轴定位器)

一条直线轴(如直线轨道)

两个线性轴(如T-bot)

三个线性轴(如H-bot)

一个线性轴+一个旋转轴

感觉触手

Scara机器人(四)

基础上机器人手臂

七轴机器人手臂

如何建模一个1轴转盘

本节展示如何建模一个单轴转盘。转盘常用于机器人加工应用。

按照以下步骤创建一个转盘:

1.加载转台的3D模型:将3D模型拖放到RoboDK窗口中(如STL、STEP或IGES文件)。

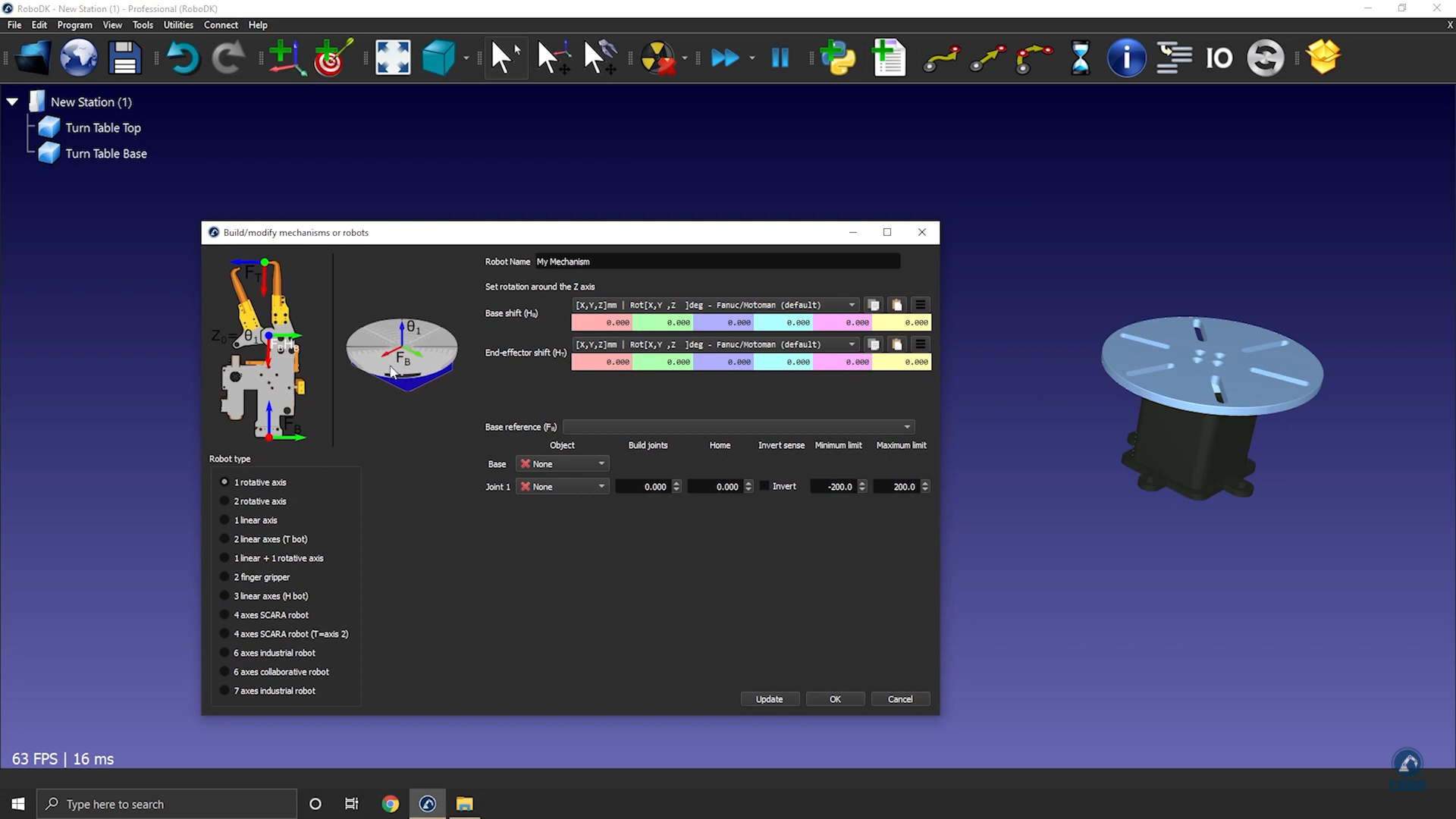

一般图-图36

2.选择公用事业公司模型机构或机器人

3.选择1循环的轴。

4.如果你看一下图片,它应该告诉你底座和顶板应该如何定位。对于旋转轴,机构将围绕Fb(框架底座)的Z轴旋转

5.将机制重命名为转盘。

通过创建一个新的坐标系统来定义转台的引用:

1.创建一个参考框架,并选择F2为其命名框架基础。

2.通过打开修改框架的位置帧面板

3.选择工具然后测量。

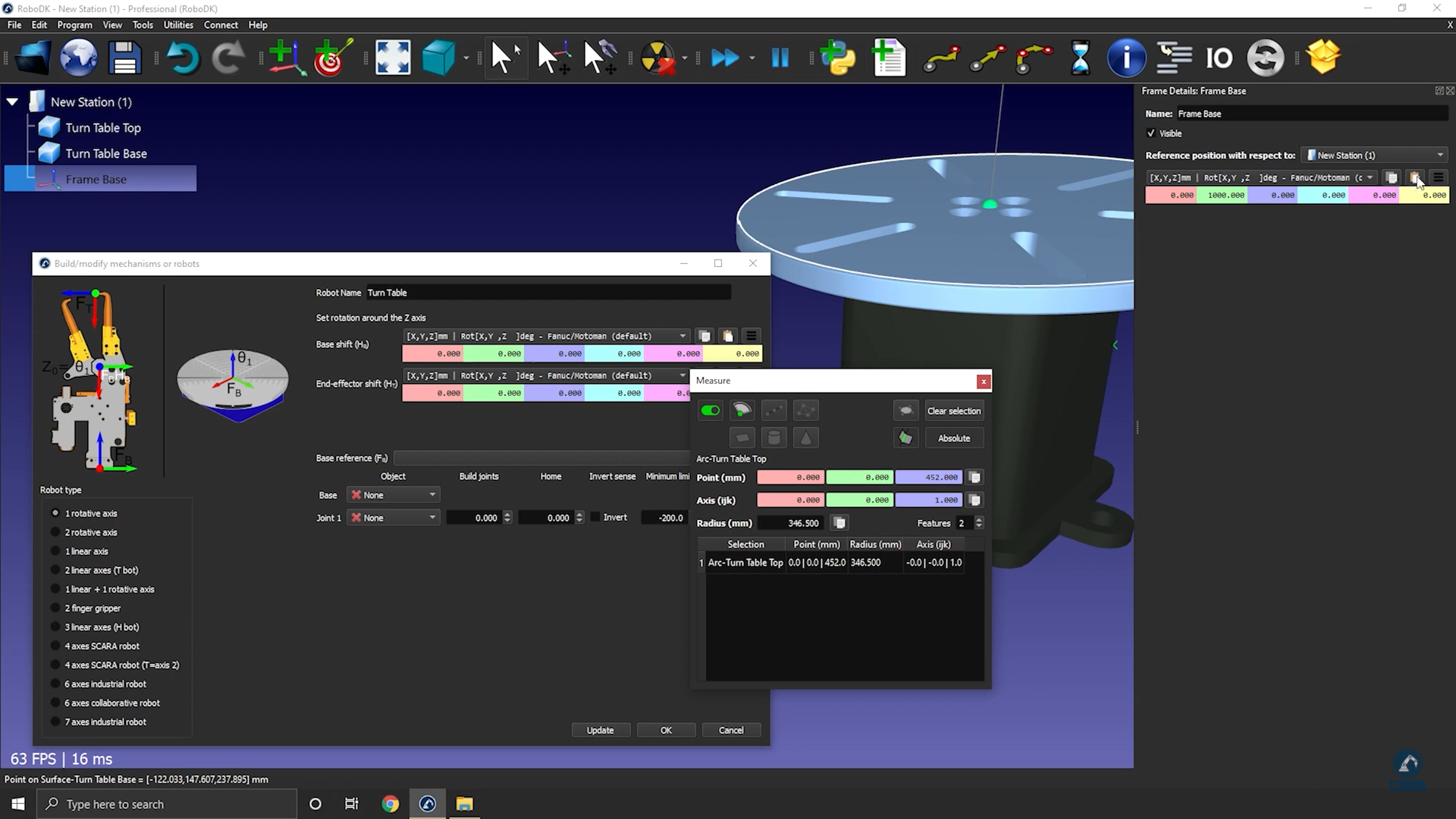

4.通过点击机构测量表面的位置;你可以看到原点和中心之间的区别。你可以副本的值而且如下图所示。

一般图-图37

参考位置现在应该与图像中的参考位置匹配。应该自动填充参考框架和对象项。如果自动选择不正确,您可以相应地更新它。

6.你可以更新关节极限,例如,如果我们想要+/-20转,我们可以输入+/-7200度。你也可以稍后通过双击机器人面板上的关节极限标签来更改关节极限。

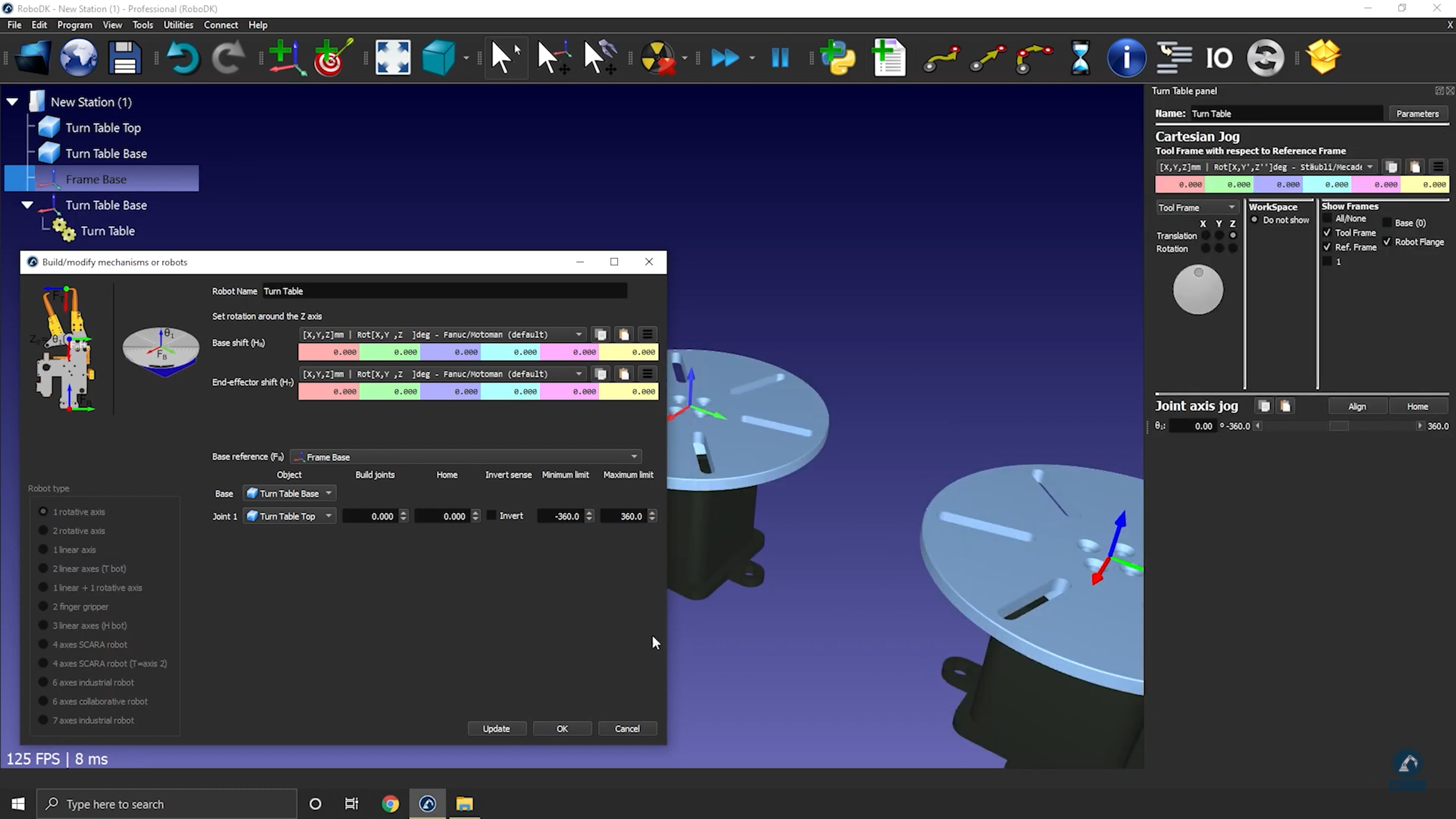

一般图-图38

7.选择更新要生成机制:新的机制将会出现。

8.如果需要,您可以选择OK关闭菜单或添加额外的更改到您的转盘。

9.您可以删除用于创建机制的原始对象文件。该机制将与您的RDK项目一起保存,它不需要任何外部依赖。

10.一旦您测试了您的表(确保它在正确的方向上移动,并且极限是您所期望的),您就可以了选择OK模型的机制把窗户关上吧。

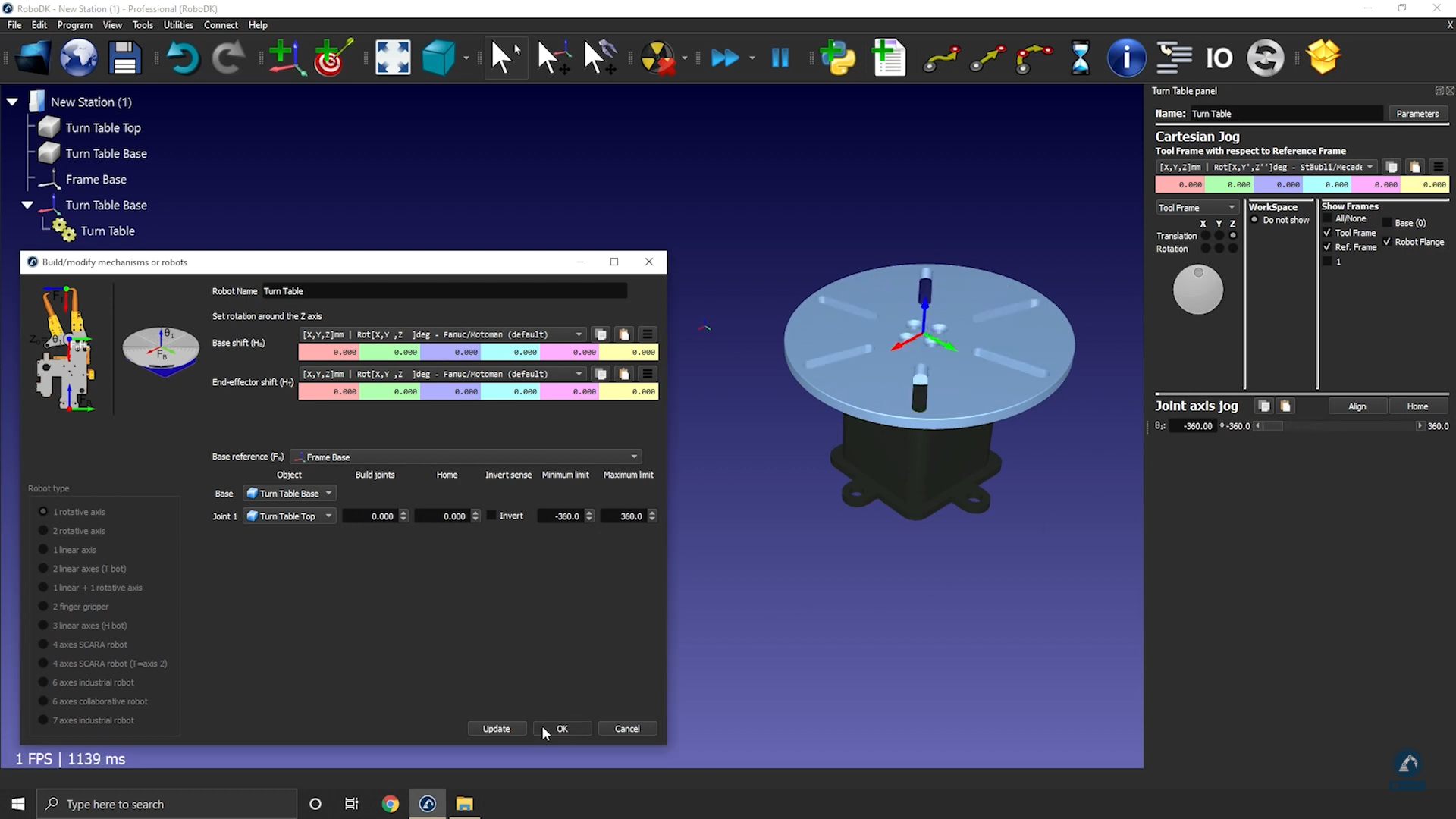

一般图-图39

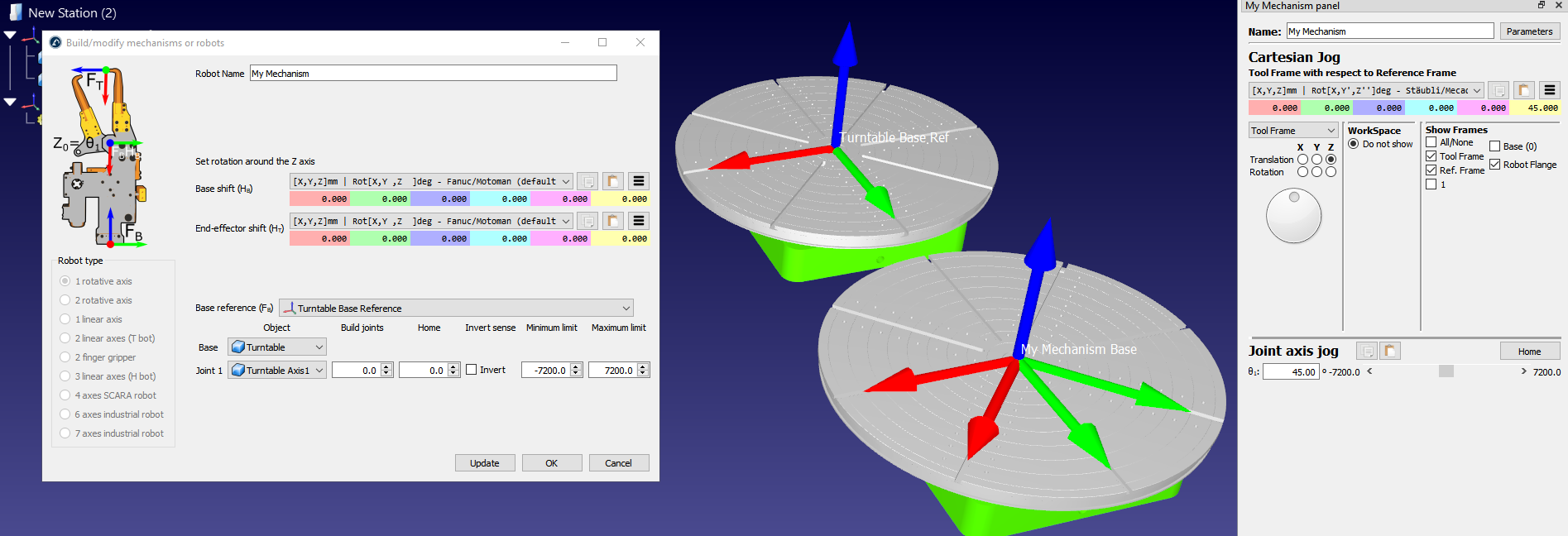

一般图-图40

1-axis校准程序准确地将转盘相对于机器人放置。

如何建模1轴直线轨道

本节展示如何建模1轴线性轨道,也称为线性轴或线性轨道。直线导轨有助于扩大机器人手臂的范围。

按照以下步骤导入您的3D模型:

1.拖拽您的3D模型在RoboDK中导入对象到您的工作站(可接受的文件格式包括STEP, IGES或STL是常见的3D格式)。

按照以下步骤打开你的机制构建器:

2.选择公用事业公司模型机构或机器人。

3.确保1线性轴在“机器人类型”下选择。

4.如果您的3D模型组合在一起,您可以在RoboDK内部拆分您的模型。

按照以下步骤来定位你的基本框架:

5.现在已经加载了对象,再次打开模型机制构建器公用事业公司模型机构或机器人。

6.你可以重命名你的机制机器人的名字。

7.考虑到你的基础框架应该在轨道的0号位置:在那里创建一个参考框架并命名为frame Base。

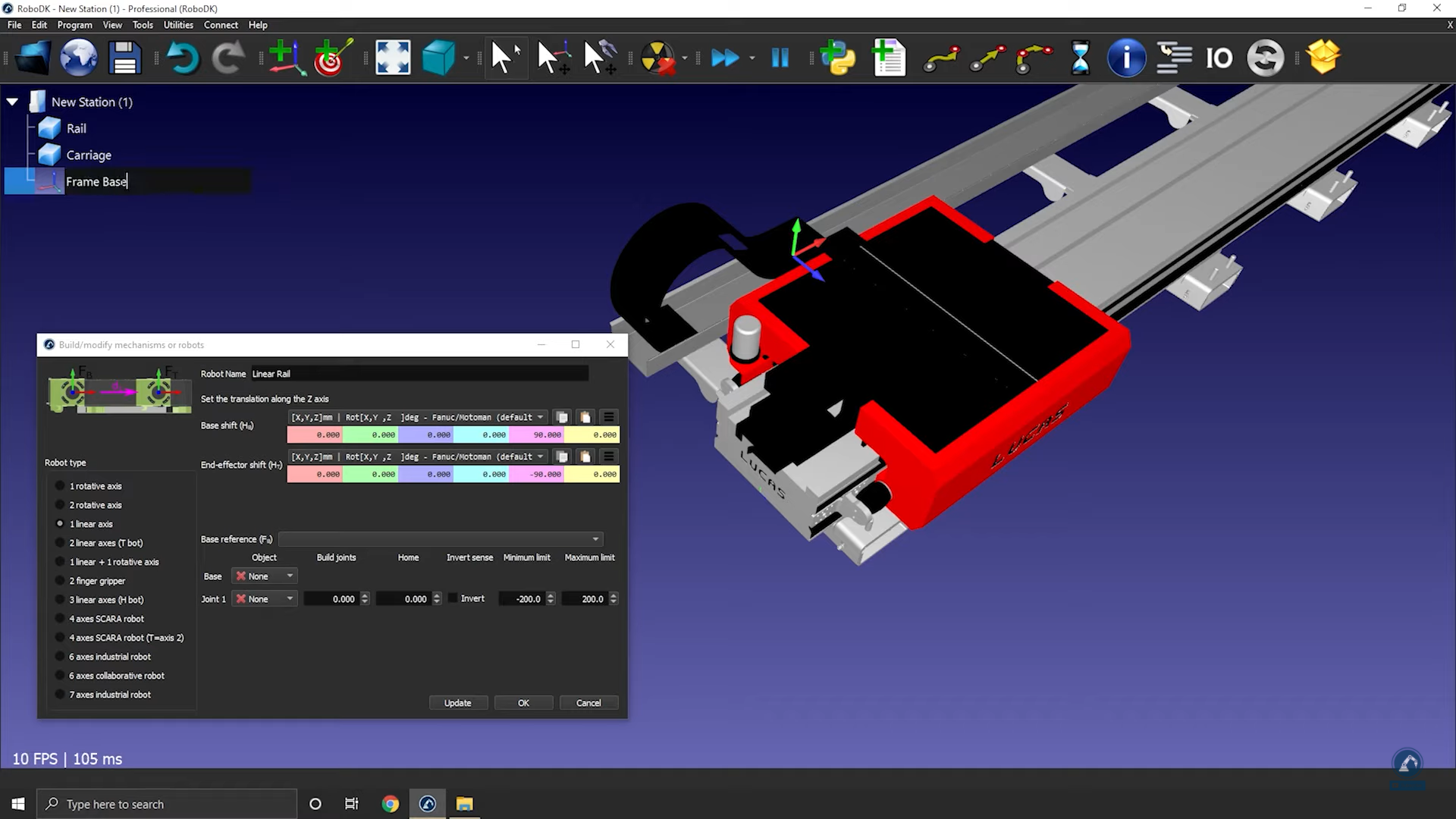

一般图-图41

按照以下步骤修改框架的位置:

8.选择工具衡量。

9.使用测量工具通过选择图标(如下图所示)来测量表面的位置。

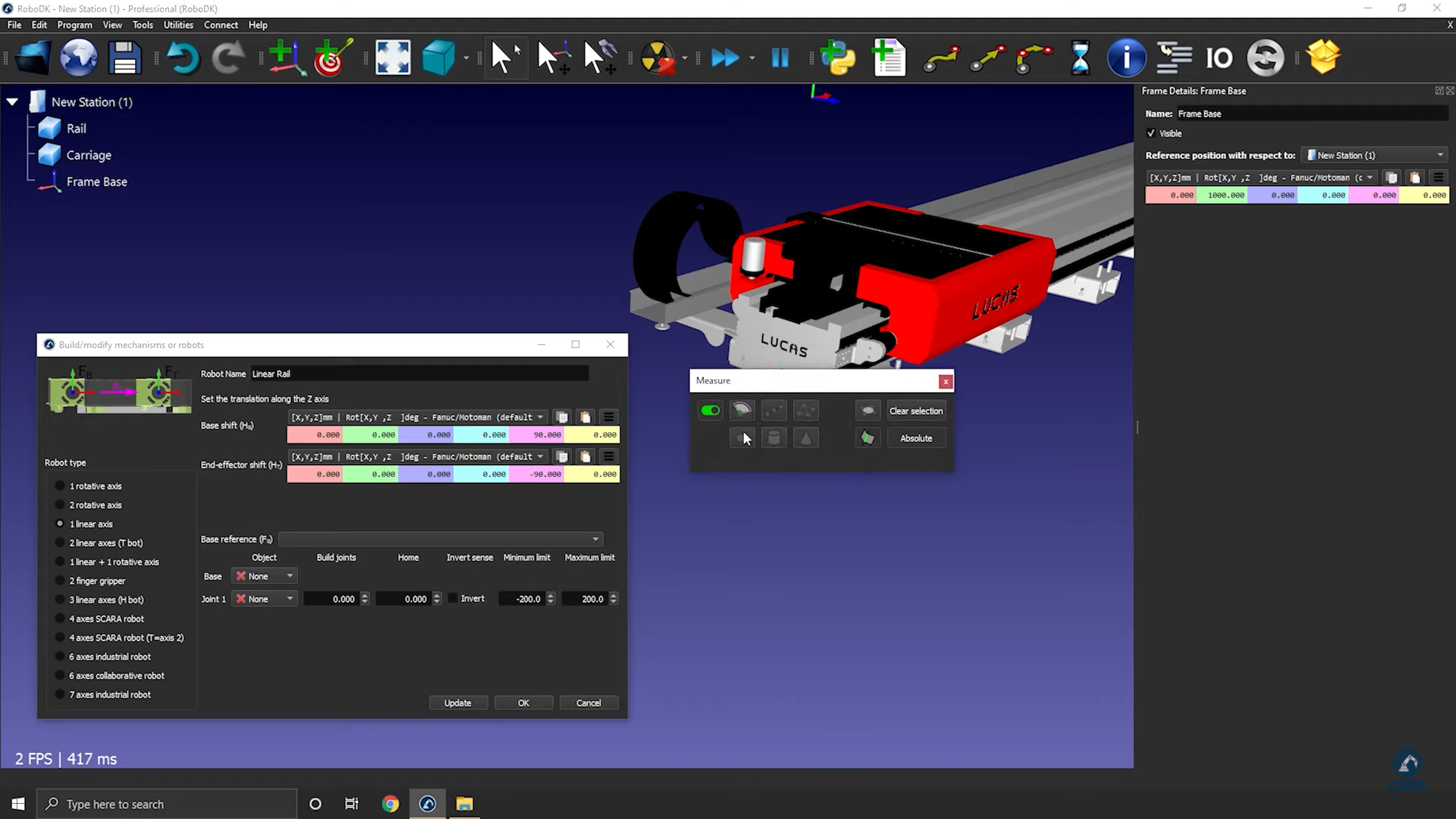

一般图-图42

10.复制值并粘贴到下面框架细节:框架基础(如下图所示)。

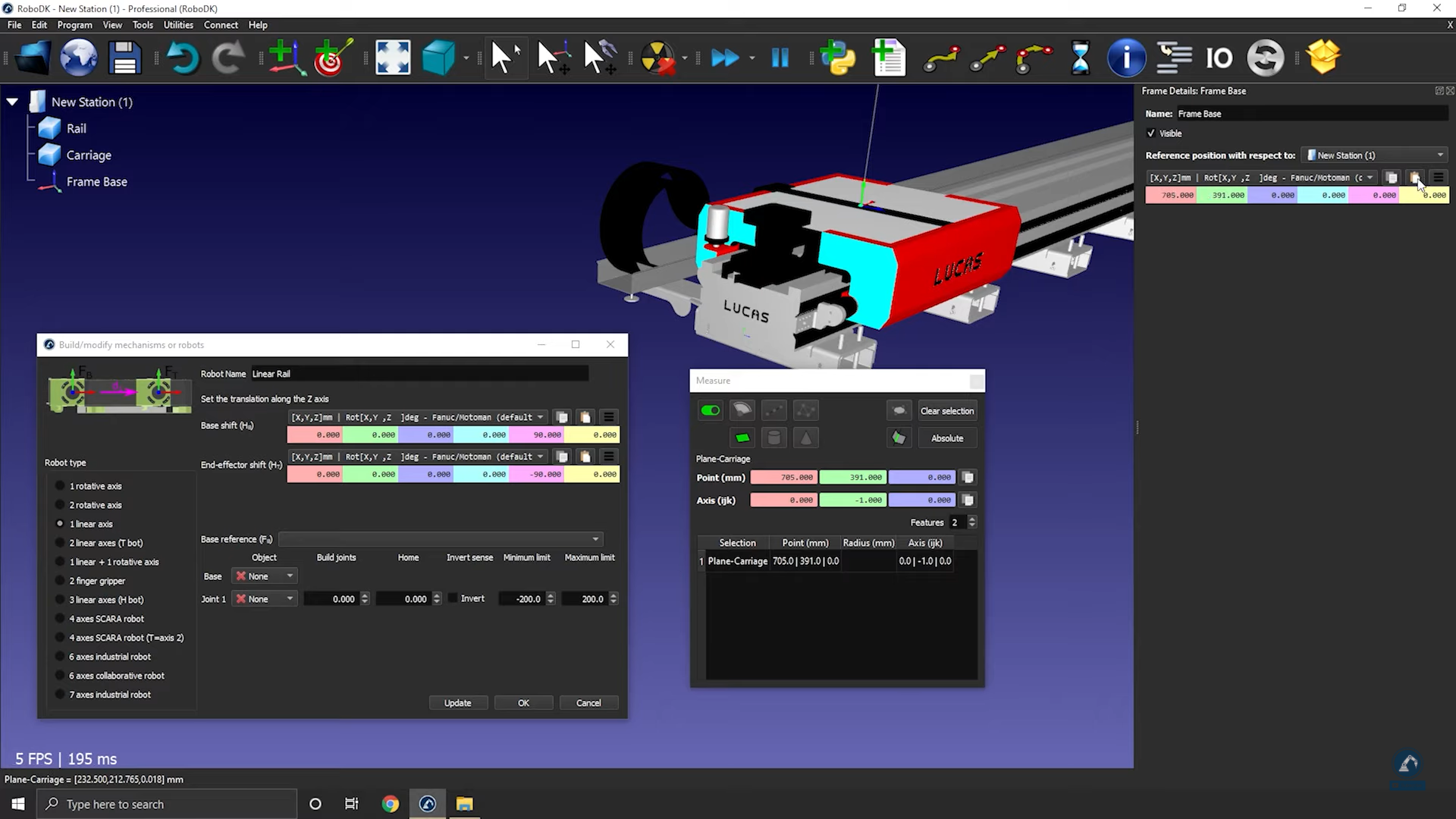

一般图-图43

按照以下步骤检查方向并输入轨道长度:

11.顺时针旋转,绕X旋转90度:在参考位置窗口中输入值-90.000度。

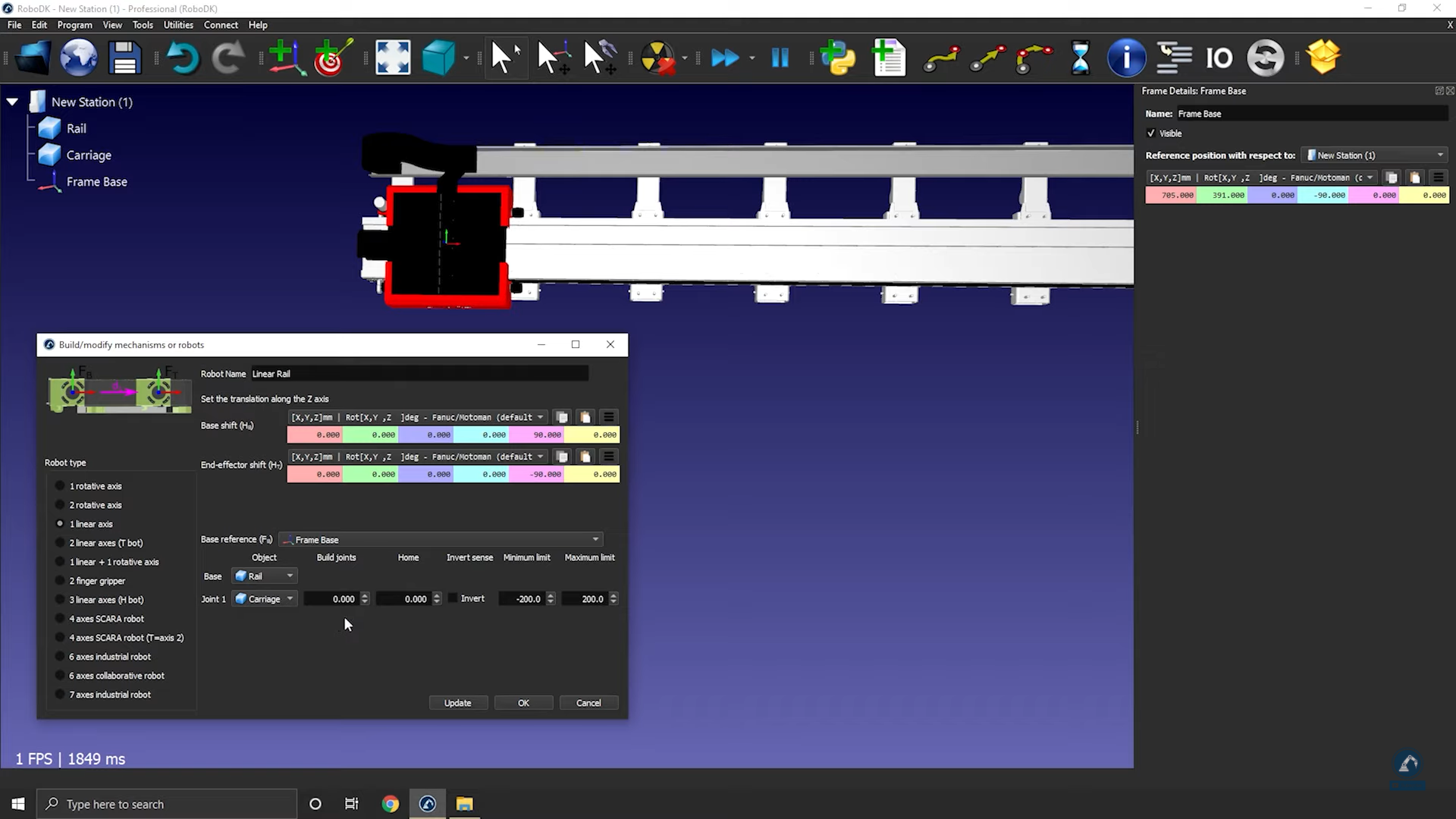

12.在模型机构窗口中输入导轨的长度(如下图所示)。

一般图-图44

13.选择更新来创造机器人。

14.方法可以测试钢轨(确保极限是正确的,并且它在正确的方向上移动)关节轴慢跑

一般图-图45

15.选择好吧当你对结果满意时。

如何建模一个2轴线性轨道

这个例子展示了如何建模一个2轴线性轨道,也称为线性轴或线性轨道。直线轴用于延伸机器人手臂的伸展范围。

按照以下步骤在RoboDK中设置您的3D模型:

1.将您的3D模型导入RoboDK拖放STEP文件到你的站。

2.打开机制构建器:公用事业公司模型机构或机器人。

3.在“机器人类型”下,选择2-linear轴(T-bot)。

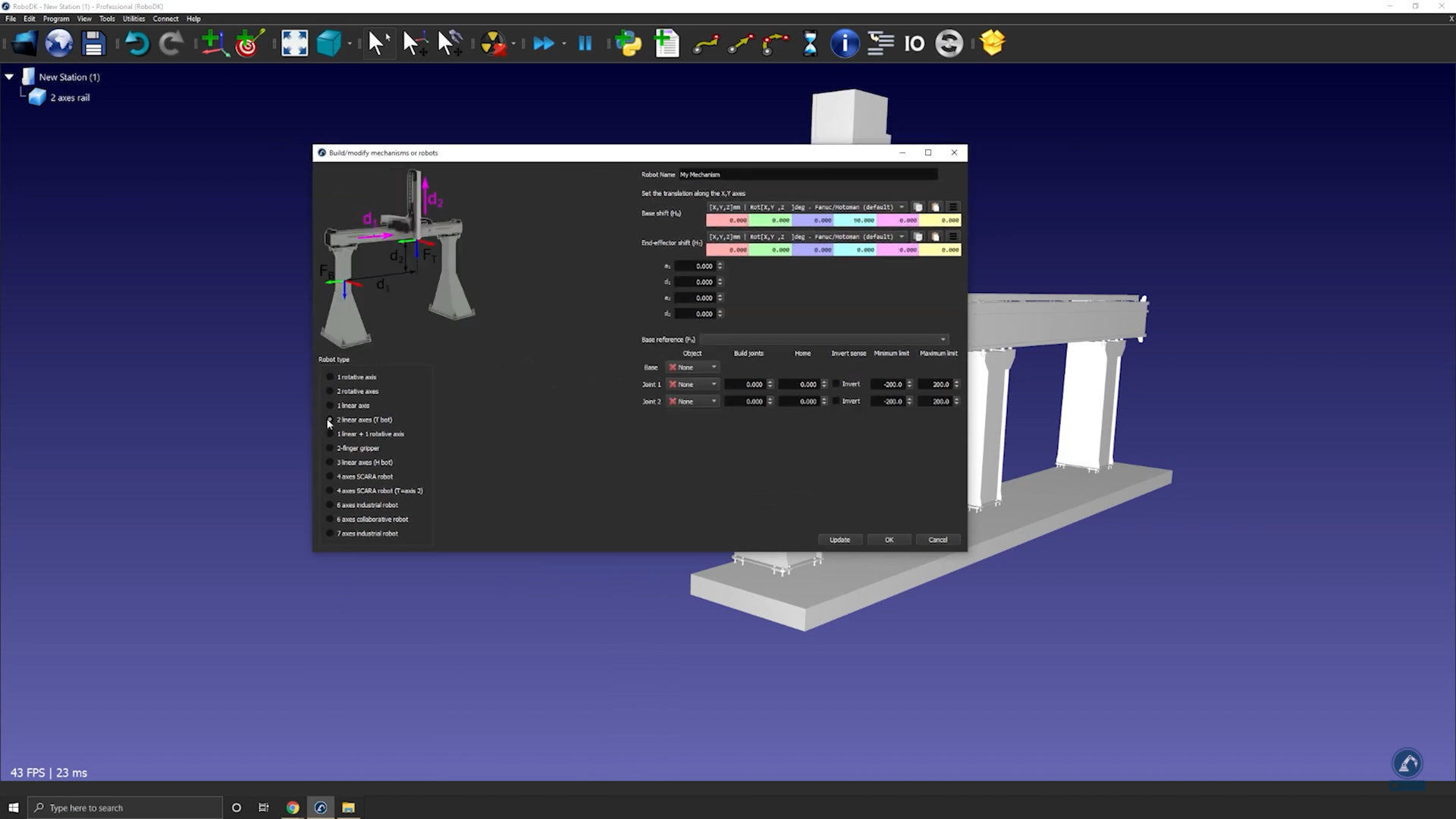

一般图-图46

4.一旦您的模型被分割成3块,重新打开轨道生成器:选择公用事业公司模型机构或机器人。

5.选择的选项:2-linear轴(T-bot)。

6.将机器人重命名为T-bot(机器人名字)。

按照以下步骤找到你的基本框架的位置:

7.如果你认为你的基础框架应该在轨道的0位置,就在那里创建你的参考框架,并将其重命名为框架基础

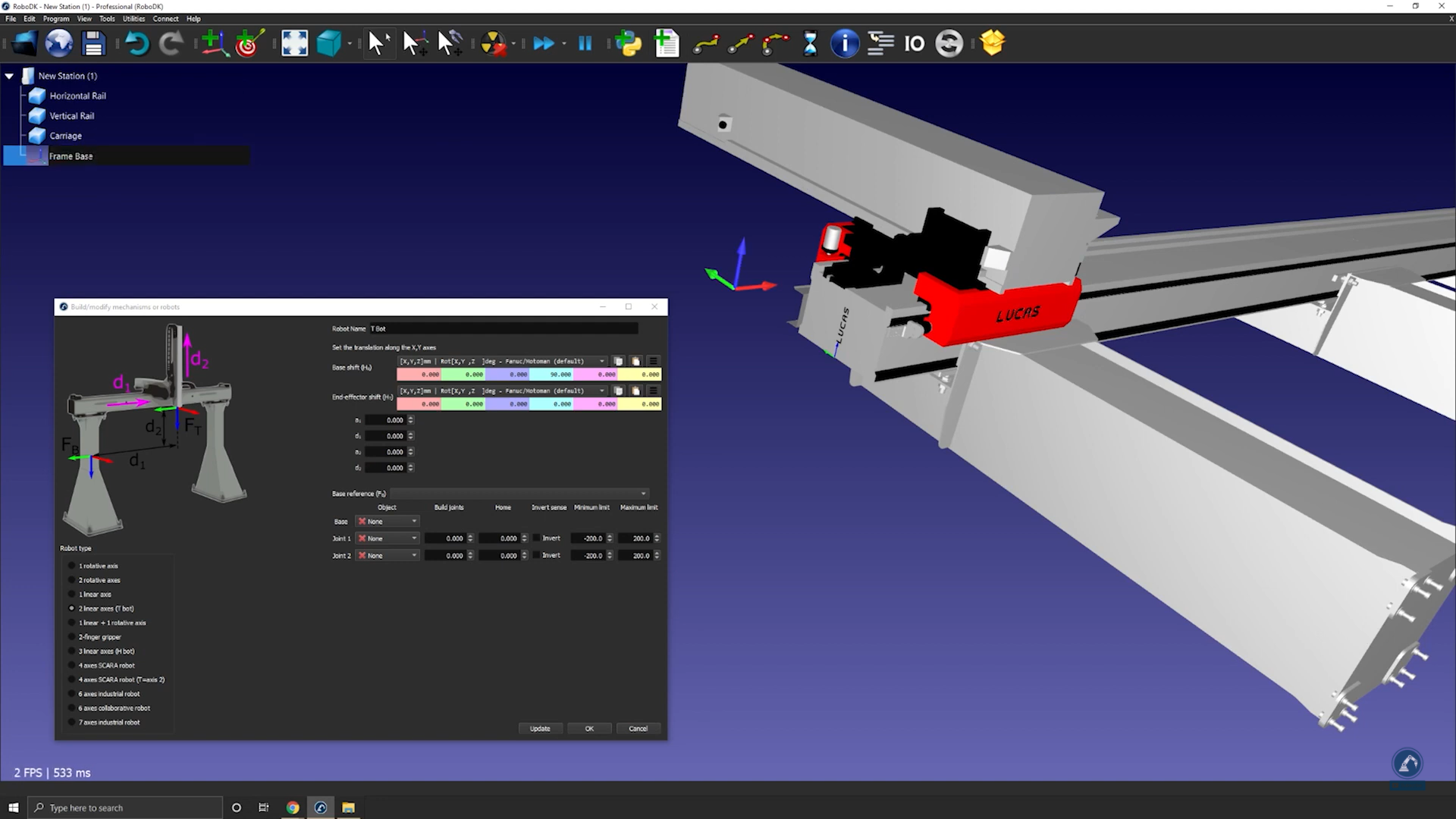

一般图-图47

按照以下步骤修改框架的位置:

8.打开框架面板通过双击框架

9.打开测量工具测量表面中心的位置:工具衡量。

10.选择每条边的中心点(如下图所示)求出两条线之间的距离。

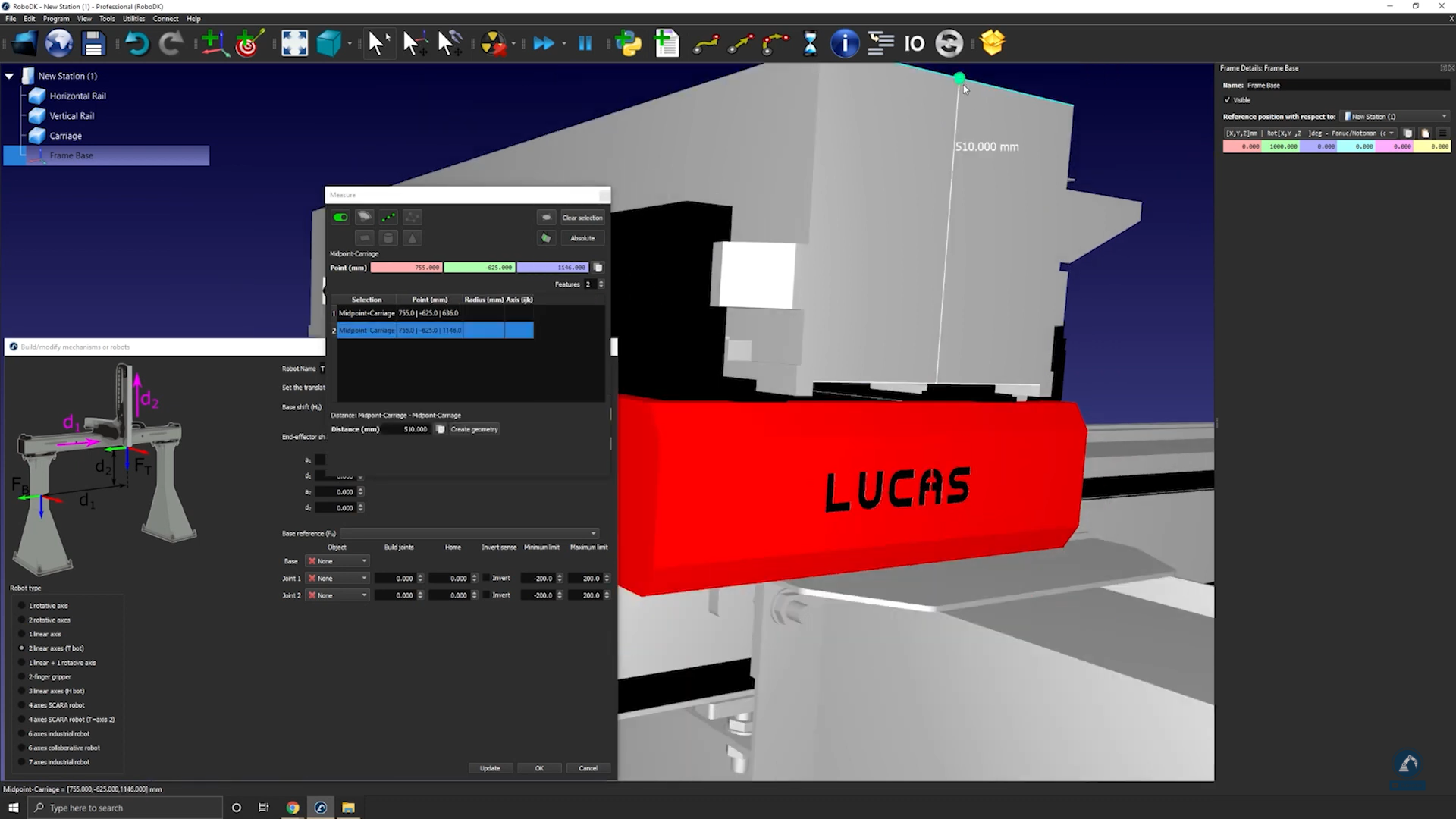

一般图-图48

11.选择创建几何测量窗口,它将在两点之间创建一条直线。

12.选择明确的选择。

按照以下步骤测量两条线之间的中心点位置:

13.选择直线的中心点。

14.副本的值测量窗口,粘贴的值作为帧位置(如下所示)。

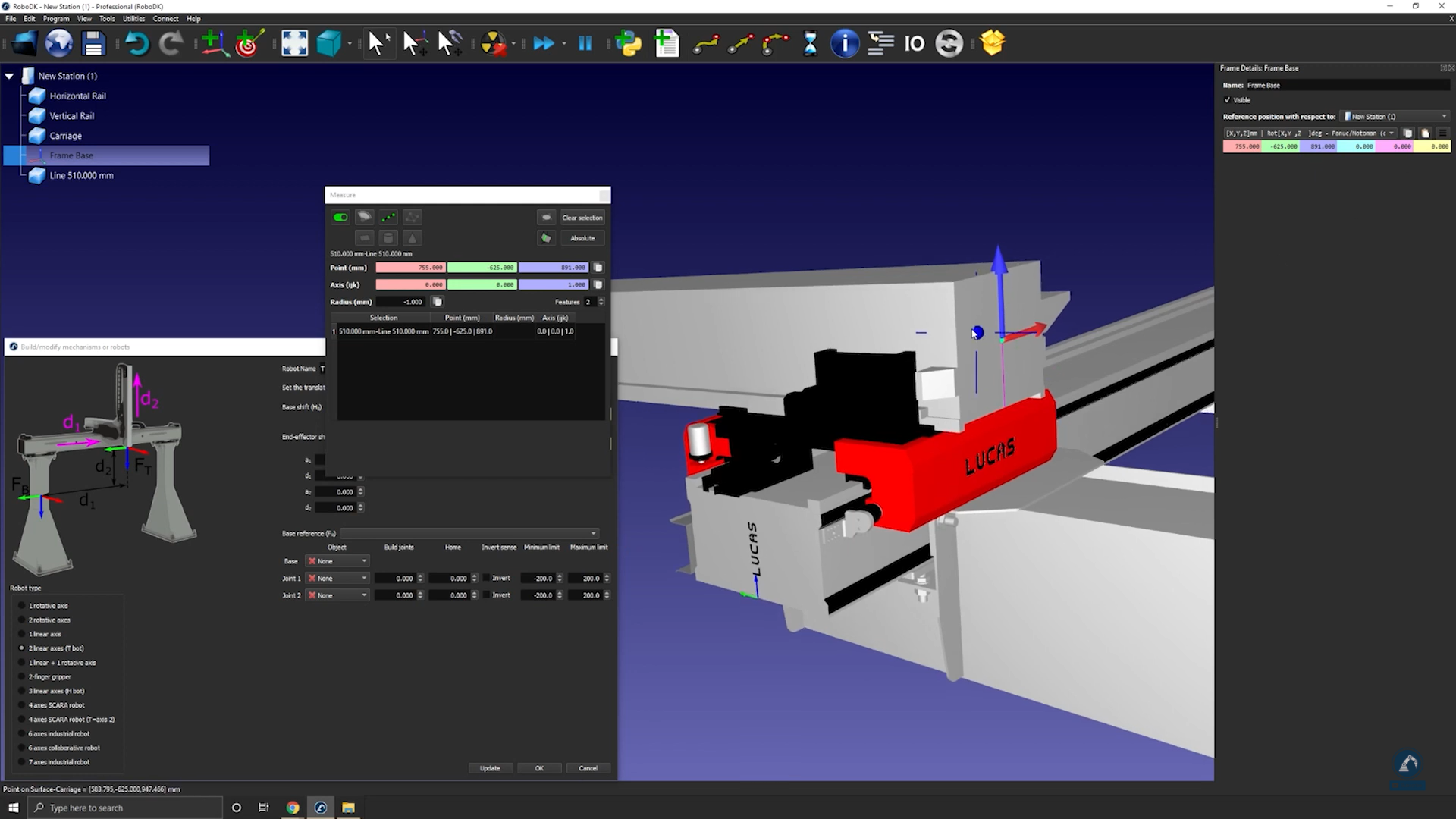

一般图-图49

遵循以下步骤,确保方向相同:

15.逆时针旋转90度,绕X旋转,然后绕Z轴旋转90度(如下图所示)。

一般图-图50

16.输入测量在模型机构或机器人窗口的轨道,如下所示。

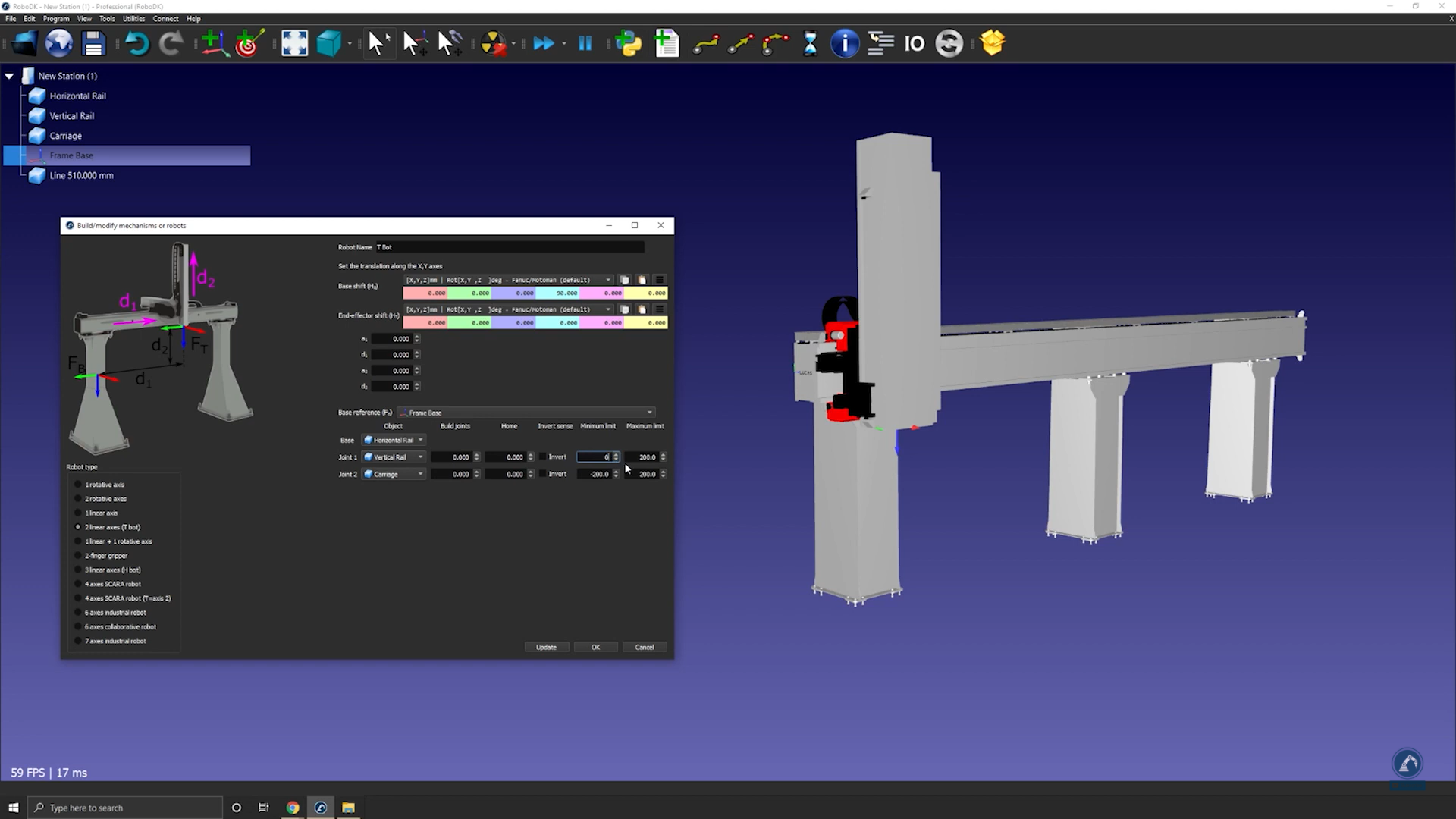

一般图-图51

17.选择更新来创造机器人。

18.如果您对结果满意,请选择好吧在“模型机构或机器人”窗口。

如何建立三轴笛卡尔机器人的模型

下面的视频展示了如何建模一个三轴笛卡尔机器人(H-bot)。机器人手臂可以安装在外部轴上,以扩大其活动范围。

按照以下步骤在RoboDK中设置您的3D模型:

1.在RoboDK中拖放3D模型(如STEP或IGES文件),将其加载到您的工作站中。

2.打开机制构建器:选择公用事业公司模型机构或机器人

3.机器人类型中,选择3-linear轴(H-bot)

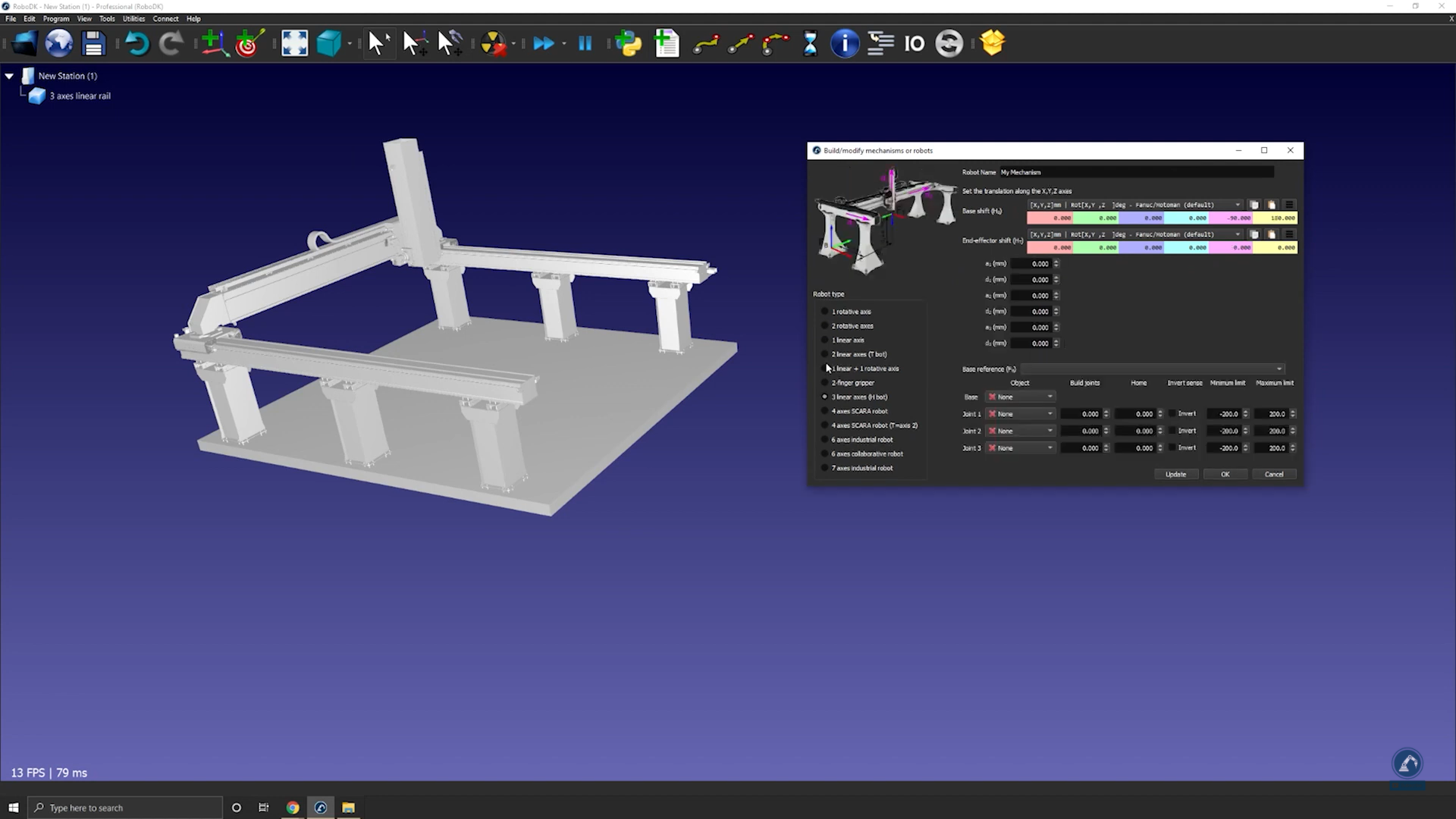

一般图-图52

按照以下步骤创建你的基础框架:

4.一旦您的对象被分割成不同的部分,重新打开轨道构建器(选择公用事业公司模型机构或机器人3-linear轴

5.将机器人重命名为机器人的名字

6.在轨道的0点处创建一个参照系。您可以将其重命名为框架基础

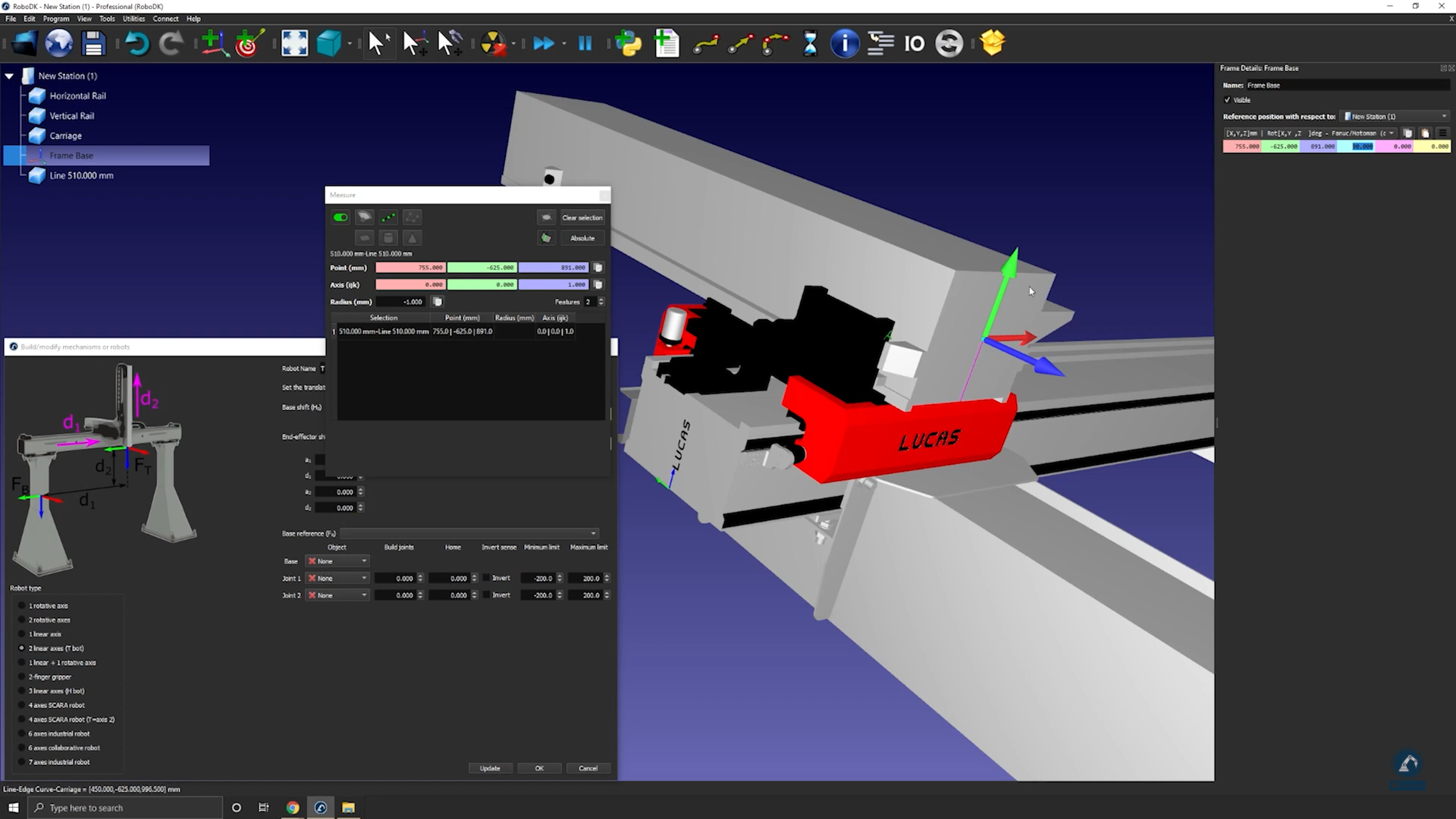

一般图-图53

按照以下步骤修改框架的位置:

7.打开框架面板通过双击Frame Base

8.打开测量工具:工具测量

9.选择下面高亮显示的图标在测量工具中,然后选择对象的两条边求两个中心点之间的距离。

一般图-图54

10.选择创建几何在两个中心点之间画一条线。

11.现在两个点之间的直线已经创建好了,可以进行选择了明确的选择。

12.选择直线的中心测量新创建的直线的中心点。

13.复制这些值并将其粘贴为帧位置(如下图所示),以确保帧位置与参考图像匹配。

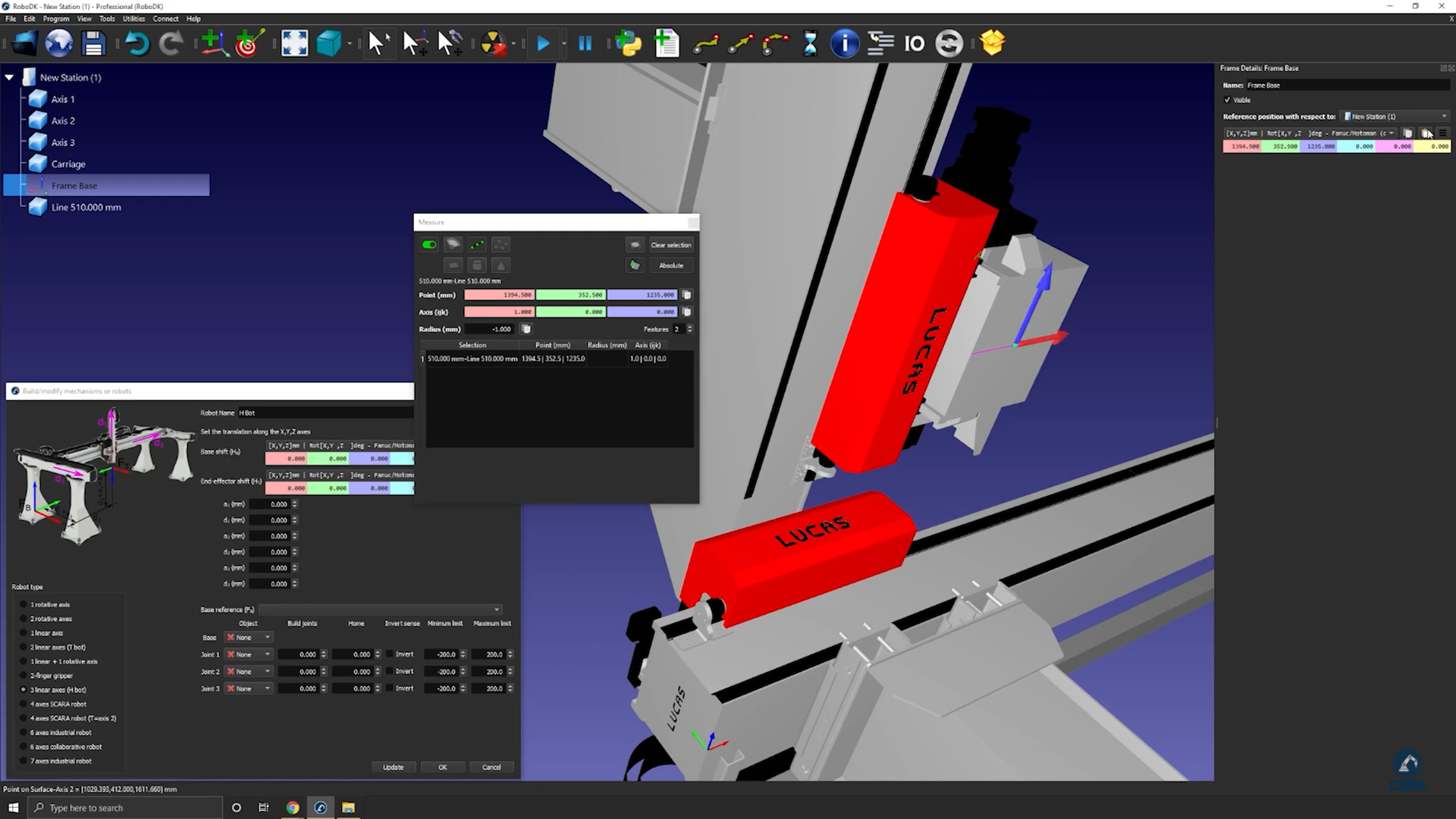

一般图-图55

按照下面的步骤来确保方向是相同的:

14.旋转90度逆时针方向。

15.选择框架基础然后选择轨道3D模型(逐个选择每个部分)如下图所示。

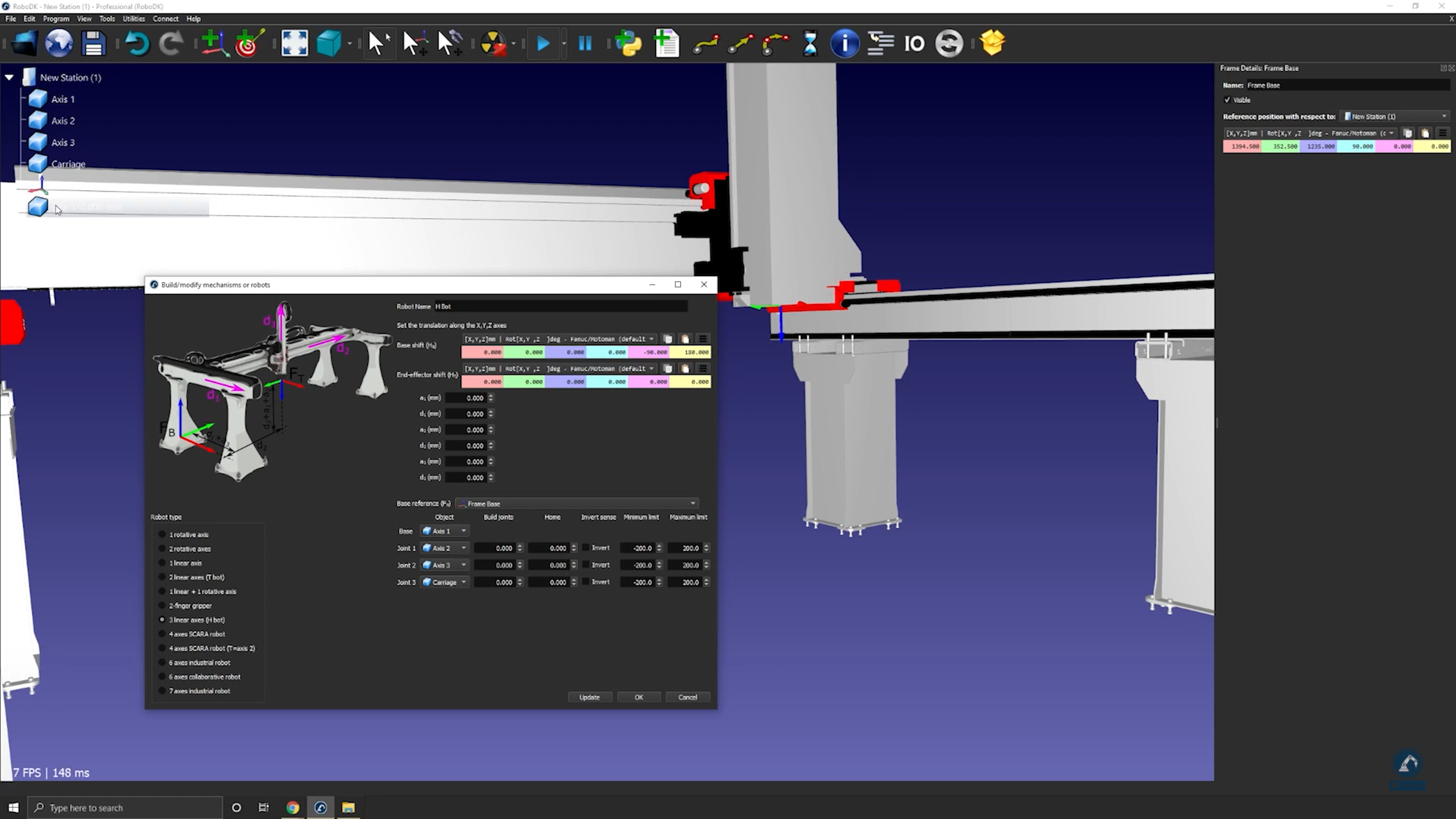

一般图-图56

16.在测量段中输入每个轨道的长度。

17.将每个轴移动到关节轴慢跑确保每个轴都能正常移动。

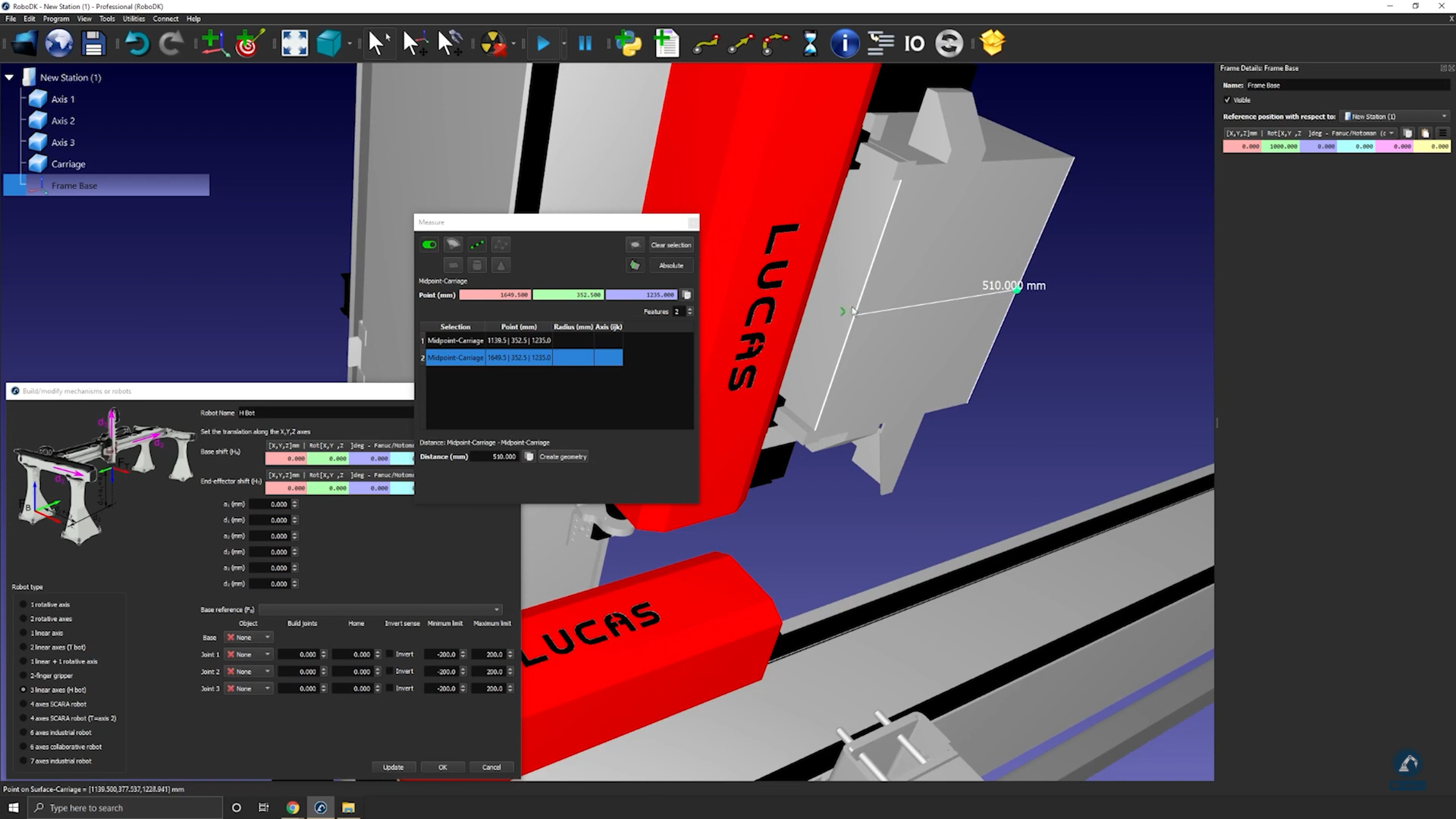

一般图-图57

18.新闻更新在测试每个轴后创建机器人。

19.如果你对结果满意,你可以按Ok在模型机构窗口上。

如何模型一个两指平行夹持器

您可以在RoboDK中使用模型机制或机器人工具来建模并行夹持器。平行夹持器也被称为双指夹持器,允许机器人抓取零件。

按照以下步骤在RoboDK中设置您的3D模型:

1.导入您的3D模型:拖放STEP文件将其加载到您的工作站(IGES或STL文件也可以工作)。

2.打开机制构建器:公用事业公司模型机构或机器人

3.选择2个手指夹在“机器人类型”。

4.你可以重命名你的机器人“爪”。

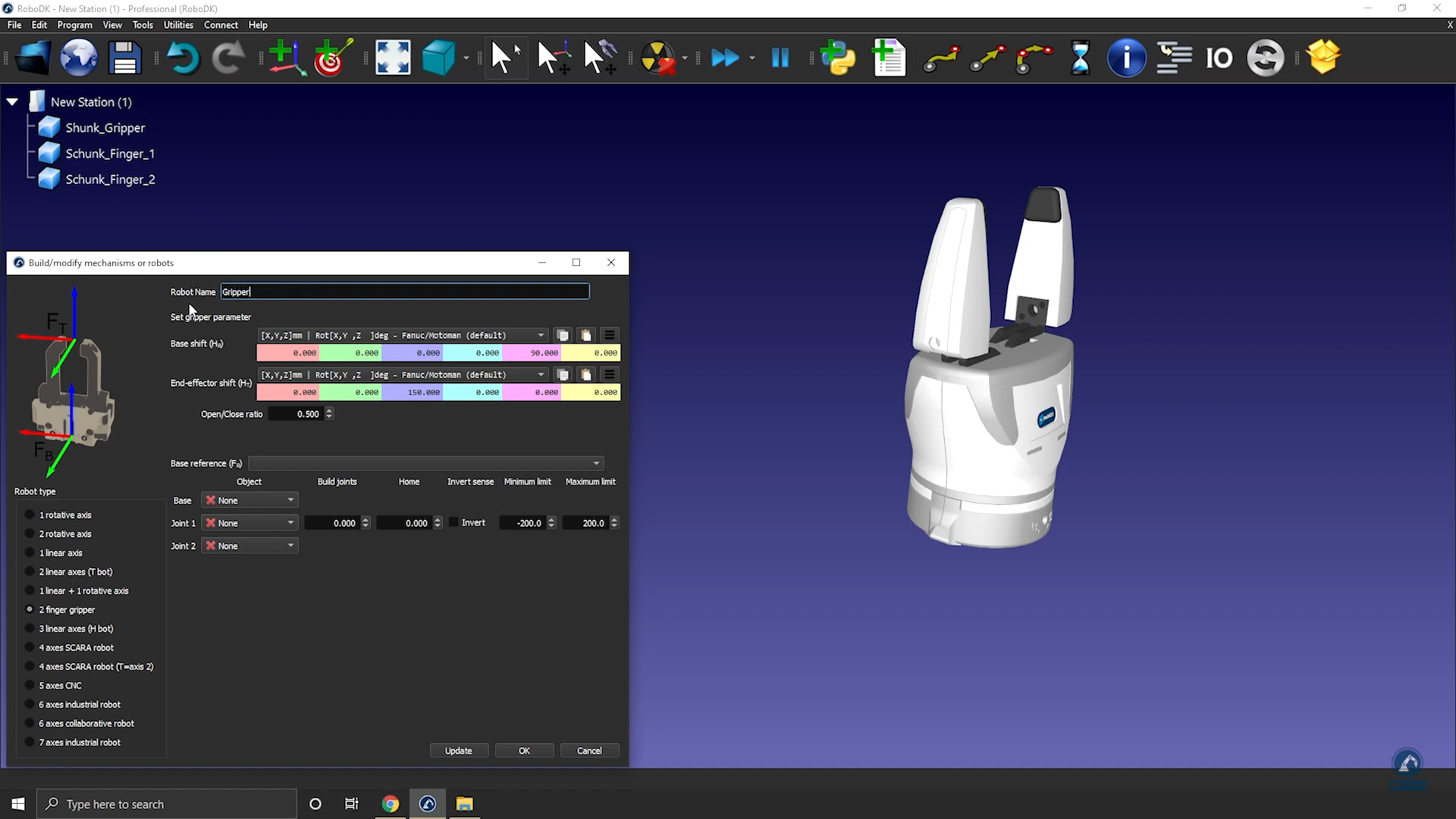

一般图-图58

按照以下步骤来定位你的基本框架:

5.创建一个参考框架(它应该在夹持器的下面),并将其重命名为框架基础

6.确保你刚刚创建的框架是根据图像的位置:将参考框架到0.000毫米(X,Y,Z)。

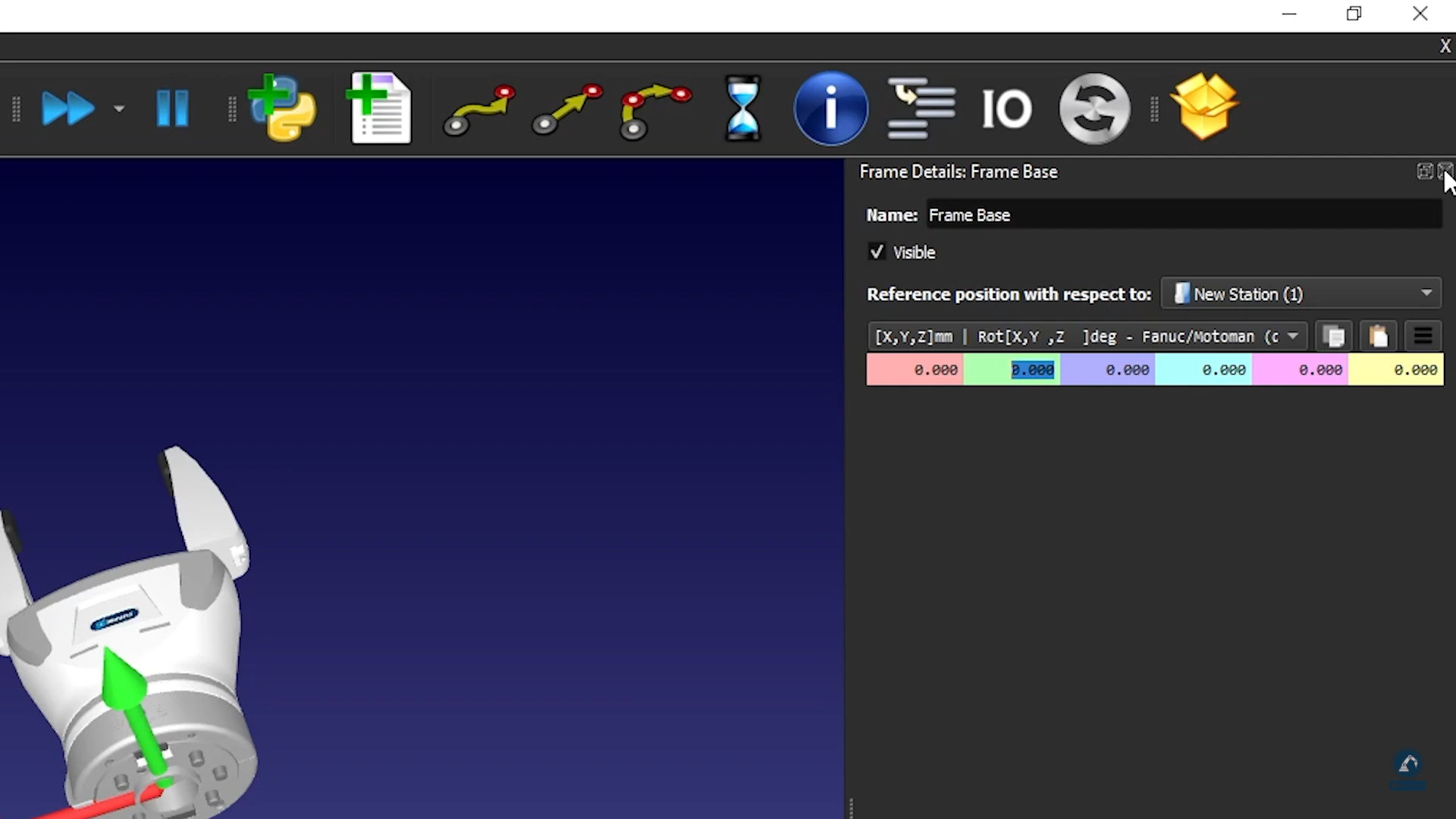

一般图-图59

7.进入夹持器的运动范围:如果你把手指放在0的位置,最小的限制将是0,最大的限制将是80。

8.选择更新。

9.确保它在正确的方向上移动并且通过使用关节轴慢跑

10.如果你对结果满意,你可以按好的。

如何建模一个六轴机械臂

这个例子展示了如何使用制造商提供的3D模型从头开始建模6轴工业机器人手臂。世界杯2022美洲预选赛直播

按照以下步骤来收集关于机器人的一些信息:

1.首先,您需要3D模型(例如STEP或IGES文件)。

2.您还需要机器人数据表或机器人手册。

在RoboDK中按照以下步骤打开机器人模型窗口:

3.选择公用事业公司模型机构或机器人

4.机器人类型中,选择六轴工业机器人世界杯2022美洲预选赛直播

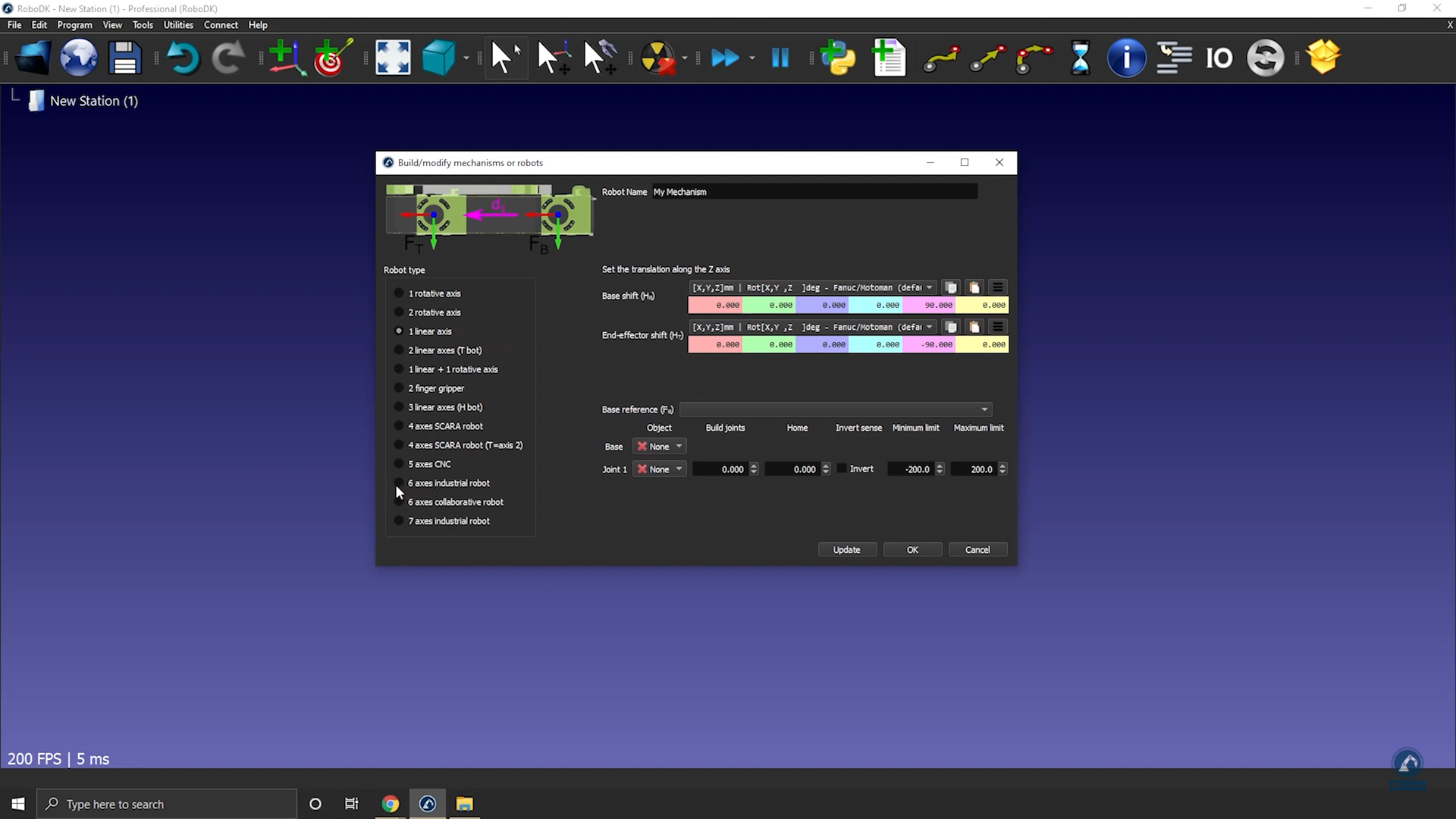

一般图-图60

通过以下步骤将你的机器人3D文件加载到RoboDK上:

5.拖拽你的机器人进入RoboDK或选择文件然后开放(加载可能需要几秒钟)。

按照以下步骤将一个对象分割成不同的部分,这样我们就可以分别处理每一部分:

6.如果下载的CAD文件位于单个对象中,则可以通过以下2022世界杯国家队名单方法将对象(STEP文件)取消分组右键单击任何对象并选择分割对象

一般图-图61

7.然后你可以重新组合它来创建机器人的不同部分。

按照以下步骤在RoboDK中输入机器人的运动学信息:

8.给你的机器人输入一个名字机器人的名字

9.如果机器人的各个部分顺序正确,那么所有的3D模型都应该被正确填充。否则,您可以手动连接每个对象到正确的机器人关节。

10.填入机器人的尺寸打开数据表

11.在数据表的3D草图上,您将找到您所寻找的所有值。在RoboDK中填写正确的值。

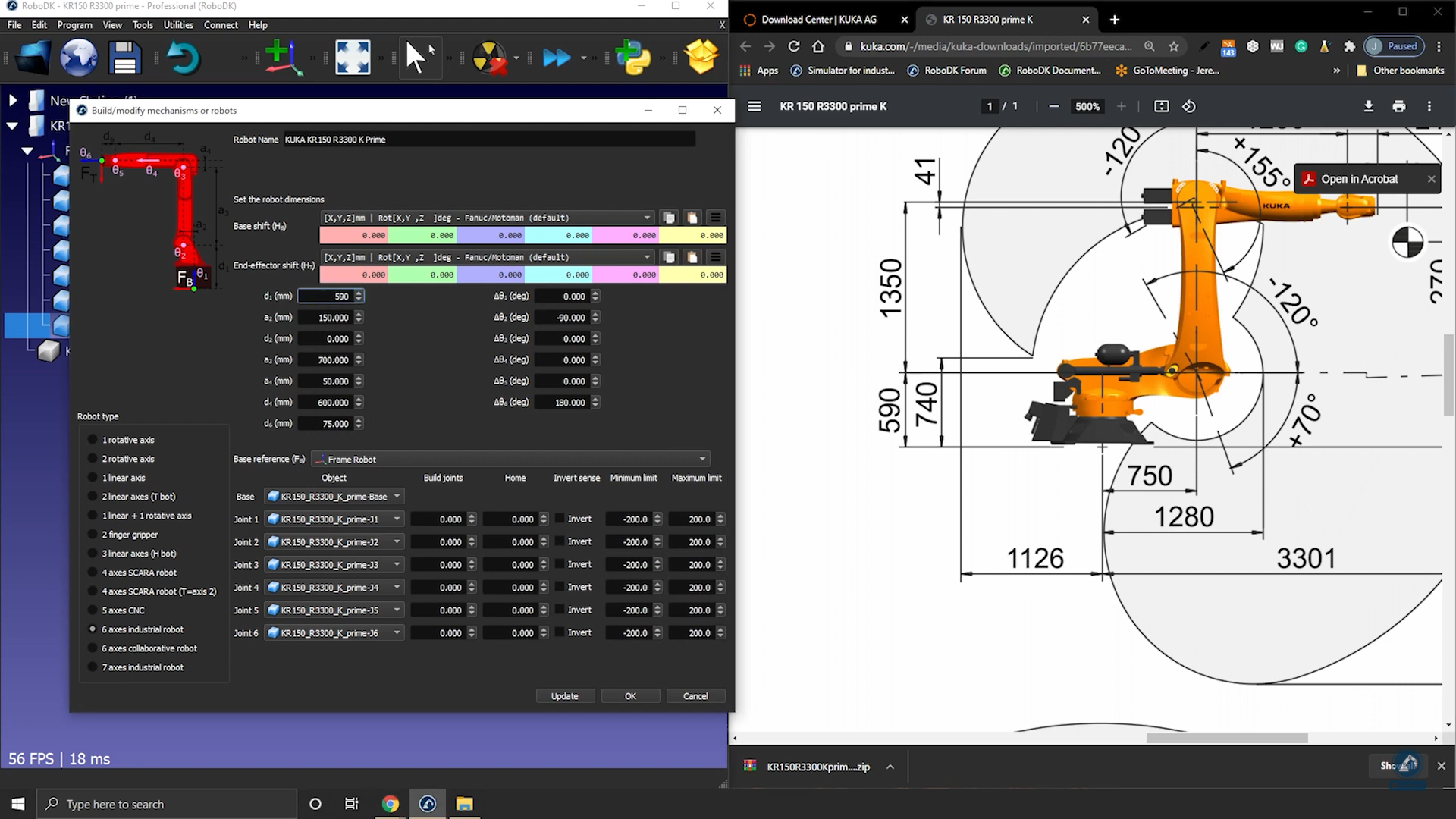

一般图-图62

12.一旦你对机器人的运动学结果满意,选择更新
