RoboDK形状插件允许您在RoboDK工作站环境中轻松创建形状。有了RoboDK形状插件，您可以轻松地创建和添加盒，球体，锥体，圆柱体，输送机，基座，桌子和机器人细胞栅栏的3D模型。

RoboDK Shape Add-in还允许您为创建的形状定义尺寸和配置参数。预览可用于检查结果是否正确。

您可以为您计划创建的形状设置任何颜色和透明度。

你可以在库的Add-ins部分找到RoboDK Shape插件://www.sinclairbody.com/addin/com.robodk.app.shape

安装

如果你已经有了RoboDK插件管理器插件已安装(从v5.5.4(2023-02-06)起可用)，您需要做的唯一操作就是安装形状插件从RoboDK在线图书馆．

形状

本节展示基本的Shape Add-In函数。

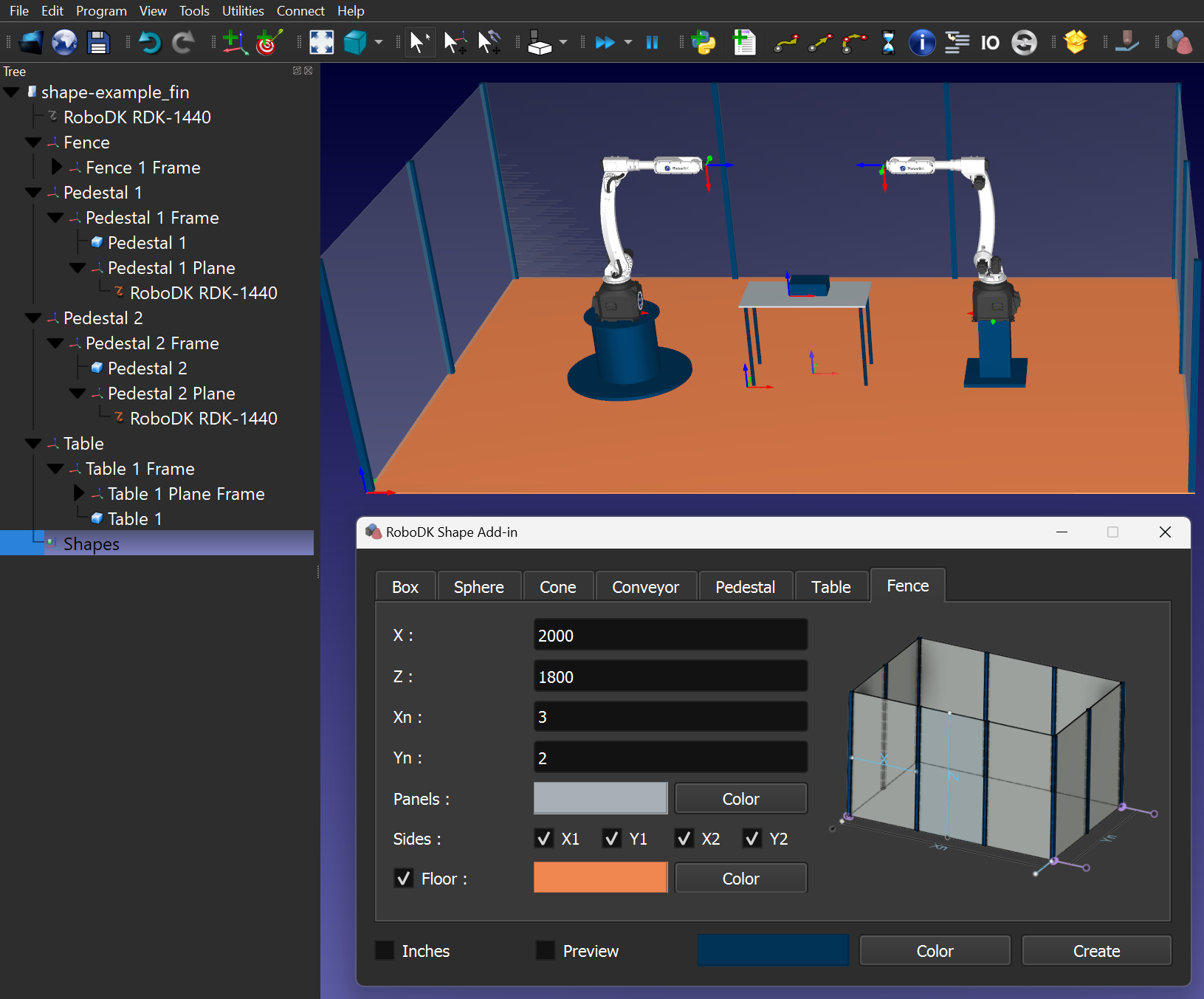

形状外接程序窗口包含以下功能元素：

1.用于形状选择的选项卡区域。

2.选定的形状参数区域。

3.复选框以使用英寸(默认使用毫米)

4.预览选项

5.颜色和透明度选择

6.形状创建

7.形状草图与参数的说明

盒子

您可以创建指定尺寸(X, Y, Z)的框。

球

您可以创建指定半径(R)和质量参数的球体。

锥

您可以创建指定尺寸(R1, R2, H)和质量参数的锥体。

输送机

您可以创建指定尺寸(X, Y, R)的输送机。

基座

您可以创建指定尺寸的底座(R1, R2, R3, H1, H2, H3)。

表格

可以创建指定维度(X、Y、R、H1、H2)的表。

栅栏

您可以创建栅栏指定面板尺寸(X, Z)和节数(Xn, Yn)。
