Eine neue RoboDK Station erstellen

Die folgenden Schritte müssen befolgt werden um den Test offline vorzubereiten:

1.Wählen Sie den Roboter:

a.Wählen SieDateiOnline Bibliothek Öffnen. Ein Fenster mit einer Liste von Robotern sollte erscheinen.

b.(Optional) Benutzen Sie filter um die Wahl des Roboters zu erleichtern.

c.Finden Sie Ihren Roboter und wählen Sie2022世界杯国家队名单.
Alternativ Wählen SieDatei
Öffnen…und wählen Sie eine Roboterdatei vom Computer. Dieses kann von der Website heruntergeladen werden:2022世界杯南美区预选赛 oder nach einer Roboterkalibrierung erhalten werden.

无袖长衫t Validation Ballbar Test - Bild 3

2.Ballbar Test Modul in die Station hinzufügen:

a.Wählen SieDienstprogrammeBallbar Genauigkeitstest

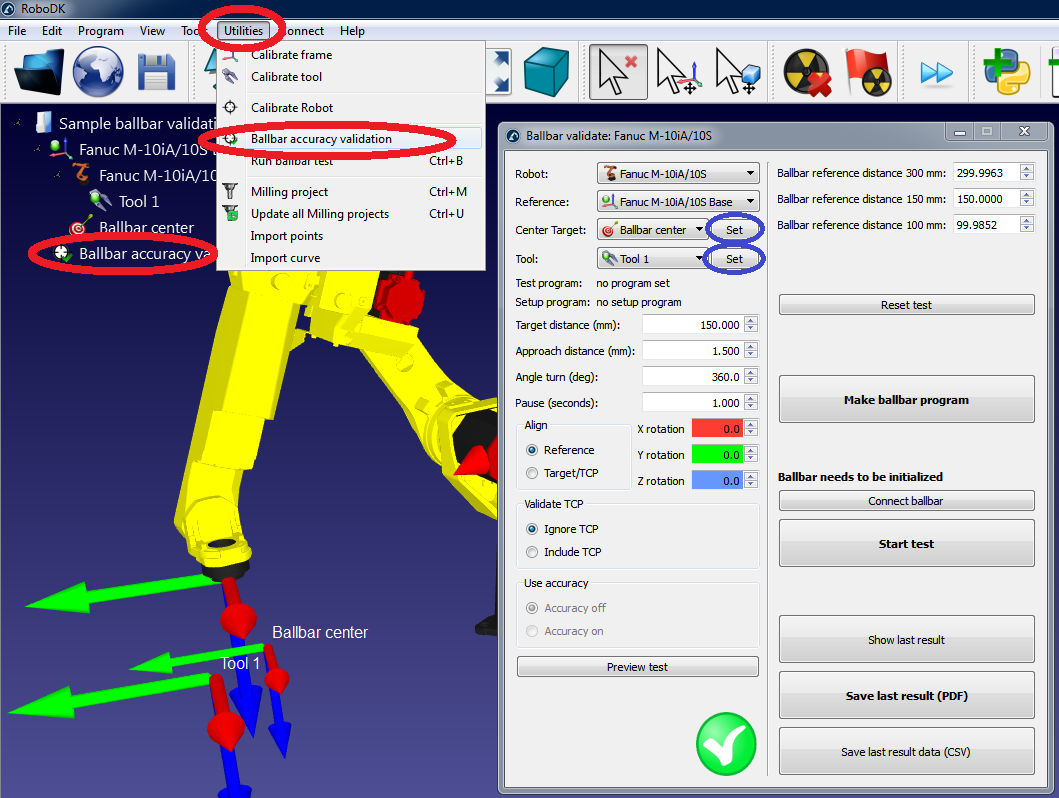

b.Das folgende Fenster erscheint und a ein ZielBallbarmittelpunktwird automatisch erstellt. Wenn der Roboter keinen TCP hat, wird der TCPTool 1automatisch erstellt.

无袖长衫t Validation Ballbar Test - Bild 4

3.Fügen Sie die Robotergelenke der Mitte des Kugelstangentests ein (ZielBallbar Mittelpunkt):

a.Wählen SieEinstellenneben dem Ziel Ballbar Mittelpunkt aus

b.Geben Sie die Achswinkel ein (Achsen 1 bis 6).

c.Wählen Sie好吧.

无袖长衫t Validation Ballbar Test - Bild 5

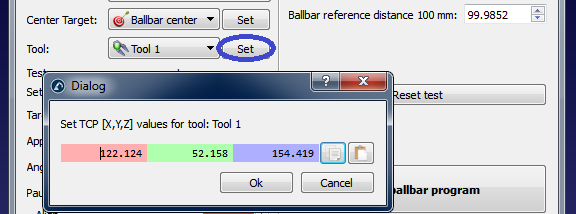

4.Geben Sie die TCP Koordinaten ein:

a.Wählen SieEinstellenneben dem Werkzeug aus (Tool 1in diesem Beispiel)

b.Geben Sie die X,Y,Z Koordinaten des TCP ein (relativ zum Roboter Endeffektor)

c.Wählen Sie好吧

无袖长衫t Validation Ballbar Test - Bild 6

5.Erstellen von Programmen:

a.Wählen SieBallbar Programm Erstellenund das Programm wird erstellt. Dabei werden zwei Programme erscheinen:

i.BallbarSetup: Dieses Programm wird verwendet, um den Rotationsmittelpunkt der Werkzeugaufnahme (Mittelpunkt des Kreises) an der Stelle anzuordnen, an der er zuvor positioniert war

ii.BallbarTest: Mit diesem Programm wird der Kreis um den Drehpunkt (Mittelpunkt des Kreises) zur Datenerfassung mit dem Ballbar erstellt

b.Doppelklicken Sie auf die neu erstellten Programme. RoboDK simuliert den Roboter, der die Programme ausführt.

无袖长衫t Validation Ballbar Test - Bild 7

Wenn der Ballbar-Test mit den Standardeinstellungen nicht möglich ist, können Sie die Testparameter ändern. Weitere Informationen zum Ändern dieser Einstellungen finden Sie im nächsten Abschnitt.

6.Sobald das Roboterprogramm Ihren Vorstellungen entspricht, können die Programmdateien für den Roboter generiert werden:

a.Rechsklicken Sie auf dasBallbarTestProgramm.

b.Wählen Sie无袖长衫ter Programm erstellen.

c.Wiederholen Sie dies für dasBallbarSetupProgramm (alle Programme können automatisch auf dem Desktop durch Drücken von F6 erzeugt werden).

d.Anschließend können die Programme auf einer USB-Festplatte gespeichert und an den Roboter übertragen werden. Eine FTP-Verbindung kann auch mit den meisten Robotern verwendet werden.

无袖长衫t Validation Ballbar Test - Bild 8

7.Wählen Sie schließlichDateiStation speichern, um die RoboDK-Station in einer einzigen Datei zu speichern. Das Projekt kann in RoboDK durch Doppelklick auf die Datei (RDK-Format) fortgesetzt werden.
