Roboter Mastering

Sobald der Roboter kalibriert wurde, benötigen Sie RoboDK, um Programme zu filtern. Daher ist eine RoboDK-Lizenz erforderlich (eine Basis-OLP-Lizenz reicht aus, um nach der Kalibrierung des Roboters genaue Roboterprogramme zu generieren). Das Filtern eines Programms bedeutet, dass die Ziele in einem Programm geändert/optimiert werden, um die Genauigkeit des Roboters unter Berücksichtigung aller Kalibrierungsparameter (ungefähr 30 Parameter) zu verbessern.

Alternativ können Sie nur die Versätze der Gelenke sowie die Basis- und Werkzeugbezugssysteme kalibrieren (4 Gelenkversatzparameter plus 6 Parameter für den Grundrahmen plus 6 Parameter für das Werkzeug Bezugssystem). Die Kalibrierung ist nicht so genau wie bei der Standardkalibrierung, aber die Eingabe bestimmter Parameter in der Robotersteuerung ist möglich und es besteht keine Abhängigkeit von RoboDK zur Erstellung von Roboterprogrammen.

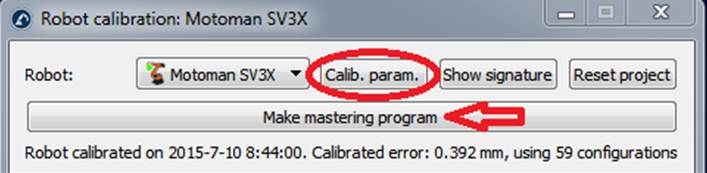

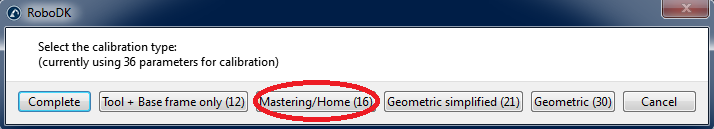

Um die Kalibrierung nur für die Gelenkoffsets zu erhalten, müssen Sie die SchaltflächeParam. Kalib.Auswählen und anschließend die Schaltfläche "Mastering" (im Menü "Roboterkalibrierung").

Robot Calibration LaserTracker - Bild 38

Robot Calibration LaserTracker - Bild 39

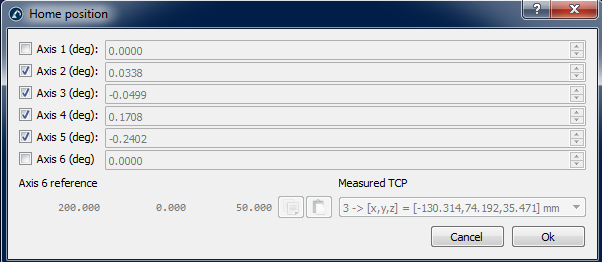

Ein neues Fenster wird erscheinen, nachdem Sie Mastering-Programm erstelleln gewählt haben. In diesem Fenster können Sie auswählen, für welche Achsen Sie die neue Ausgangsposition erstellen möchten.

Robot Calibration LaserTracker - Bild 40

Die SchaltflächeMastering-Programm erstellenerscheint im Robotik-Kalibrierungsfenster. Wählen Sie diese Schaltfläche, um ein Programm zu generieren, das den Roboter an die neue Ausgangsposition bringt. Übertragen Sie es zum Roboter und führen Sie es aus, dann muss die neue Ausgangsposition aufgezeichnet werden.

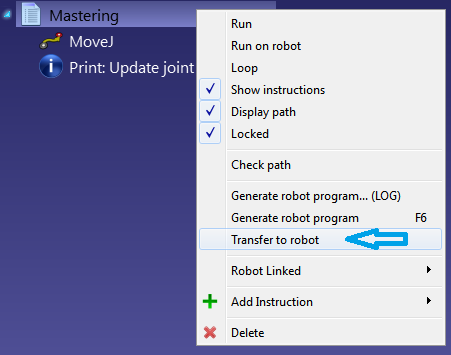

Wenn der Roboter und der PC verbunden sind, können Sie mit der rechten Maustaste auf das Programm klicken undProgramman Roboter sendenauswählen, um das Programm automatisch an den Roboter zu senden. Andernfalls können SieRoboterprogrammerstellenauswählen, um neue gemeinsame Werte für die Ausgangsposition zu sehen.

Robot Calibration LaserTracker - Bild 41

Als ein Beispiel müssen Sie die nächsten Schritte zum Aktualisieren der Ausgangsposition für Motoman-Roboter befolgen.

Zunächst muss das Programm "MASTERING" ausgeführt, um den Roboter in die neue Ausgangsposition zu bringen.

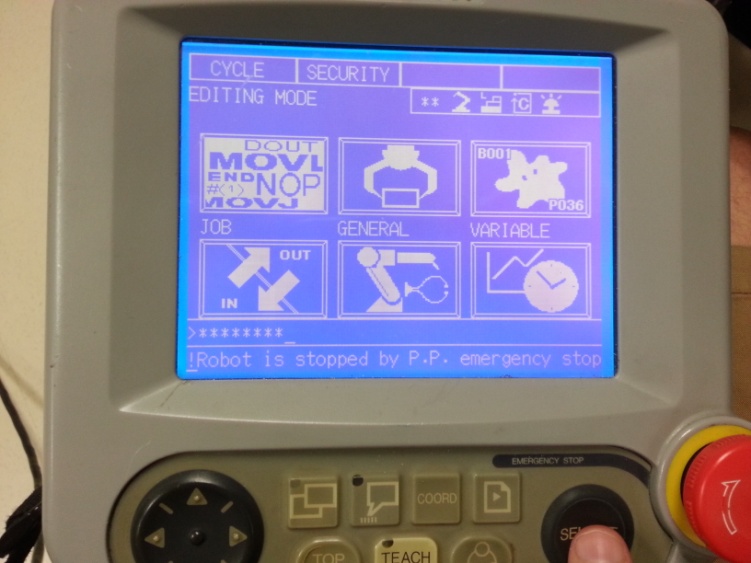

在der Steuerung Sobald das方针是,得年代ie sich als "Management-Modus" anmelden (das Passwort für Motoman-Roboter ist normalerweise 99999999). Hierzu muss der Teach-Modus verwendet werden. Die folgenden Bilder zeigen die Schritte, die befolgt werden müssen.

Robot Calibration LaserTracker - Bild 42Robot Calibration LaserTracker - Bild 43

Robot Calibration LaserTracker - Bild 44Robot Calibration LaserTracker - Bild 45

Robot Calibration LaserTracker - Bild 46Robot Calibration LaserTracker - Bild 47

Stellen Sie sicher, dass die Ausgangsposition für alle Roboter Achswinkel aktualisiert wird.

Sobald die Ausgangsposition eingestellt ist, müssen Sie das Roboterprogramm löschen, das den Roboter an die neue Ausgangsposition gebracht hat.
